Balkon kan ook elektriciteit opwekken: Balkon PV-montagesysteem verlicht elke muur in de stad

Nieuwe mogelijkheden voor stedelijke balkons

In het staal- en betonwoud van moderne steden worden balkons vaak gezien als een van de weinige ‘ademgaten’. In steden met hoge gebouwen en krappe landvoorraden verlangen mensen naar meer natuurlijke en groene ruimtes. Maar tegelijkertijd stapelen het energieverbruik en de milieudruk zich ook op in steden. Hoe we in een beperkte ruimte een doorbraak in schone energie kunnen bereiken, wordt een belangrijke kwestie voor de duurzame ontwikkeling van steden.

In de afgelopen jaren, met de mondiale energietransformatie en het voorstel van de doelstellingen van ‘koolstofpiek en koolstofneutraliteit’, dringt fotovoltaïsche energieopwekking, als een van de meest veelbelovende vormen van schone energie, geleidelijk door van afgelegen fotovoltaïsche elektriciteitscentrales en uitgestrekte plattelandsdaken naar de belangrijkste woongebieden van steden. Balkons, als externe ruimte die eigendom is van bijna elk huishouden, beginnen opnieuw onder de loep te worden genomen - het is niet langer alleen maar een hoekje voor het drogen van kleding en het planten van groene planten, maar het is waarschijnlijker dat het een kleine, flexibele en efficiënte "micro-energiecentrale" wordt.

Waarom is het stedelijke balkon een nieuw front voor fotovoltaïsche zonne-energie geworden? Aan de ene kant worden traditionele fotovoltaïsche daken geconfronteerd met veel beperkingen in hoge woongebouwen in steden, wat het voor de meeste stadsbewoners moeilijk maakt om van de voordelen van fotovoltaïsche zonne-energie te genieten. Als ruimte die elk huishouden zelfstandig kan controleren, heeft het balkon een goede bereikbaarheid en flexibiliteit, en beschikt het over een natuurlijke ‘energie-autonomie’. Aan de andere kant wordt de gevelruimte van stedelijke balkons lange tijd verwaarloosd. Sterker nog, ze ontvangen veel zijdelings zonlicht. Als ze redelijkerwijs kunnen worden gebruikt, hebben ze een groot potentieel.

Het is in deze context dat een nieuwe fotovoltaïsche oplossing, de Balkon PV-montagesysteem , ontstond. Dit type systeem is gebaseerd op lichtgewicht en zeer sterke materialen. Door de stabiele verbinding met balkonleuning en muur kunnen de fotovoltaïsche componenten stabiel op het balkon of zelfs aan de gevel worden geïnstalleerd. Wat nog belangrijker is, is dat dit type systeem gebruik maakt van een modulair ontwerp en verstelbare hoekbeugels, die zich niet alleen aanpassen aan een verscheidenheid aan bouwconstructies, maar ook de energieopwekkingshoek dynamisch optimaliseren op basis van de zonneschijnomstandigheden, waardoor de efficiëntie van het lichtenergiegebruik van de balkonruimte aanzienlijk wordt verbeterd.

Wat nog opmerkelijker is, is dat de opkomst van het fotovoltaïsche balkonsysteem niet alleen een technologische innovatie is, maar ook stilletjes de relatie tussen stadsbewoners en energie verandert. Vroeger waren stedelijke gezinnen alleen maar energieverbruikers. Nu kunnen ze ‘microgeneratoren’ worden via fotovoltaïsche balkonsystemen en deelnemen aan gedistribueerde energienetwerken. Deze rolverandering helpt niet alleen de elektriciteitskosten te verlagen, maar vergroot ook het bewustzijn en de deelname van individuen aan energie-autonomie.

Wat is balkon-PV-montage?

In de traditionele indruk worden fotovoltaïsche systemen meestal geïnstalleerd op daken van het platteland, op de toppen van grote fabrieken in industrieparken, of op grote open ruimtes in zonne-energiecentrales. Deze scènes hebben over het algemeen open ruimtes en goede lichtomstandigheden, die geschikt zijn voor het op grote schaal leggen van fotovoltaïsche modules. Met de ontwikkeling van de technologie en de toename van de stedelijke energievraag komt er echter stilletjes een nieuwe vorm binnen die dichter bij de levens van stadsbewoners staat: **Balkon PV-systeem**.

Wat is een fotovoltaïsch balkonsysteem?

Balkon-PV-montage is, zoals de naam al doet vermoeden, een gedistribueerd energiesysteem dat het fotovoltaïsche energieopwekkingssysteem miniaturiseert en modulariseert en op het balkon of de gevelmuur van bewoners installeert. Het bestaat uit zonnecelmodules, lichtgewicht beugels, omvormers, kabels en veiligheidsvoorzieningen, en sommige systemen integreren ook energieopslagbatterijen. Het systeem absorbeert zonlicht, zet het om in gelijkstroom en zet het vervolgens om in wisselstroom die via de omvormer door het huis kan worden gebruikt, waardoor bewoners worden voorzien van de dagelijkse elektriciteitsbehoeften zoals verlichting, huishoudelijke apparaten en opladen.

Het belangrijkste kenmerk is dat het klein en voortreffelijk, flexibel en gemakkelijk te gebruiken is. In tegenstelling tot traditionele grootschalige fotovoltaïsche energieopwekkingsapparatuur, is het fotovoltaïsche balkonsysteem gebaseerd op het concept van "elk huishouden als een eenheid" en "elke muur kan worden gebruikt", wat specifiek het probleem oplost dat stadswoningen geen fotovoltaïsche energie op grote schaal kunnen installeren, zodat stedelijke gezinnen ook zelfstandig "mini-energiecentrales" kunnen bouwen.

Verschillen met traditionele fotovoltaïsche systemen op daken

Hoewel PV-montage op balkons en fotovoltaïsche zonne-energie op het dak in wezen beide fotovoltaïsche energieopwekking zijn, zijn er duidelijke verschillen tussen de twee in de daadwerkelijke toepassingen, die vooral tot uiting komen in de volgende aspecten:

1.Installatieruimte en scèneaanpassing

Fotovoltaïsche zonne-energie op het dak: voornamelijk voor villa's, landelijke woningen of laagbouw commerciële gebouwen, met een open, onbelemmerd groot dakoppervlak. Uitstekende lichtomstandigheden, geschikt voor het installeren van meerdere componenten, waarbij maximale stroomopwekking wordt nagestreefd.

Balkon-PV-montage: tegenover de bewoners van hoogbouwwoonwijken in de stad is de balkonruimte beperkt en de structuur divers, wat niet geschikt is voor het leggen van fotovoltaïsche panelen met een groot oppervlak. Daarom besteden fotovoltaïsche balkonpanelen meer aandacht aan het fijne gebruik van de ruimte, zoals installatie op leuningen, buitenmuren of raambeugels, en kunnen ze zelfs verticaal op de zijmuur worden geïnstalleerd.

2.Gebruikers en besluitvormingsmethoden

Fotovoltaïsche zonne-energie op het dak: omvat meestal de eigendomsrechten op het dak van het hele gebouw en moet het eigenaarscomité of de eigendomseenheid coördineren voor een uniforme implementatie. Het proces is relatief ingewikkeld en omvat collectieve besluitvorming, goedkeuring van de begroting en andere kwesties.

Balkon-PV-montage: geïnstalleerd op het individuele balkon, kan de eigenaar onafhankelijke beslissingen nemen zonder ingewikkelde coördinatie. Het is bijzonder vriendelijk voor individuele gebruikers die in appartementen en huurhuizen wonen, en biedt een extreem hoge promotieflexibiliteit en gemak.

3. Installatiemoeilijkheid en constructiemethode

Fotovoltaïsche zonne-energie op het dak: vereist een professioneel bouwteam voor structurele onderzoeken, dakboringen, systeembedrading, beugelbevestiging, enz. De bouwperiode is lang en heeft bepaalde interferentie met de structuur van het huis.

Balkon PV-montage: Het beugelsysteem heeft een ponsvrij ontwerp of een verstelbare klikstructuur, die met bouten, klemmen, enz. aan de balkonleuning of muur wordt bevestigd. De constructie is eenvoudig en zelfs sommige producten ondersteunen "doe-het-zelf-installatie". Het duurt slechts een halve dag om te voltooien, wat geschikt is voor beginnende gebruikers en individuen om snel te implementeren.

4. Esthetiek en architectonische integratie

Fotovoltaïsche zonne-energie op het dak: Omdat het op het dak wordt geïnstalleerd, is het niet gemakkelijk te vinden en heeft het meestal geen invloed op het uiterlijk van het gebouw. Maar het is moeilijk te implementeren in stedelijke gemeenschappen.

Balkon PV-montage: Vanwege de ligging dicht bij de woonruimte moet het systeem rekening houden met zowel visuele schoonheid als architecturale stijlintegratie. De huidige nieuwe PV-montage op balkons maakt doorgaans gebruik van ultradunne componenten en verborgen bedradingsoplossingen om fotovoltaïsche functies te bereiken zonder de transparantie en esthetiek van het balkon aan te tasten.

5. Doelstellingen voor energieopwekking en toepassingsscenario's

Fotovoltaïsche zonne-energie op daken: streven meestal naar **hoog vermogen en maximale energieopwekking**, maken verbinding met het elektriciteitsnet om elektriciteit te verkopen of werken samen met energieopslagsystemen, geschikt voor volledige elektrificatie en zelfvoorzienende energiesystemen voor gezinnen.

Balkon-PV-montage: Streef naar een **laagdrempelige start** en "gebruik om de productie te bevorderen", voorzie gezinnen van dagelijkse elektriciteitssupplementen (zoals verlichting, rijstkokers, opladen van mobiele telefoons, routers, enz.), en kan ook worden aangesloten op het elektriciteitsnet voor stroomopwekking, maar het neigt meer naar de "kleine doelen" van gedistribueerde energieaanvulling en energiebesparing en koolstofreductie.

balkon-PV-montage: een stap in de richting van de democratisering van stedelijke energie

De opkomst van PV-montage op balkons is niet alleen een innovatie op productniveau, maar vertegenwoordigt ook een "democratisering" van methoden voor energie-acquisitie. Het verlaagt de drempel voor deelname en zorgt ervoor dat gewone gezinnen kunnen profiteren van schone energie. Deze ‘gedistribueerde, geïndividualiseerde, op scenario’s gebaseerde’ energieoplossing ondermijnt stilletjes de traditionele structuur van vraag en aanbod van energie.

Naarmate de technologie zich verder ontwikkelt, verbeteren de componentefficiëntie, de intelligentie van de omvormer en de veiligheidsprestaties van PV-montage op balkons snel. Van het eenvoudige "één balkon en twee panelen" tot een nieuwe generatie productsystemen met intelligente bediening en onderhoud, bewaking op afstand en synergie op het gebied van energieopslag: PV-montage op balkons evolueert naar een slimmere, veiligere en meer inclusieve toekomst.

Kernontwerp van het nieuwe beugelsysteem

Om van het stadsbalkon echt een ‘grensgebied’ op het gebied van schone energie te maken, zijn niet alleen efficiënte fotovoltaïsche modules nodig, maar moet er ook worden vertrouwd op een flexibel, stabiel, lichtgewicht en veilig installatieplatform - dit is de waarde van PV-montage op balkons. In tegenstelling tot traditionele fotovoltaïsche beugels die voornamelijk bedoeld zijn voor grote overspanningen en dragende constructies op daken en op de grond, wordt PV-montage op balkons geconfronteerd met een smalle, complexe en veranderlijke stedelijke balkonomgeving. Er is dus een essentieel verschil in ontwerpconcept en technische implementatie.

Modulaire structuur: flexibele verbinding om zich aan te passen aan verschillende balkons

Modulair ontwerp is een sleutelconcept om de installatie-efficiëntie en het aanpassingsvermogen in de moderne techniek te verbeteren. De modulaire structuur van PV-montage op balkons betekent dat het hele systeem kan worden geassembleerd, uitgebreid of verkleind afhankelijk van de grootte, vorm en installatievereisten van verschillende balkons, zoals "bouwstenen".

Dit brengt niet alleen een extreem hoge aanpassingsflexibiliteit met zich mee, maar maakt ook een gestandaardiseerde productie van producten mogelijk, waardoor de productie- en transportkosten aanzienlijk worden verlaagd. Tegelijkertijd zijn modulaire componenten meestal uitgerust met vooraf ingestelde interfaces en snel te installeren connectoren. Zelfs niet-professionals kunnen de montage en het debuggen in korte tijd voltooien met eenvoudige hulpmiddelen, wat het installatieproces aanzienlijk vereenvoudigt.

Bovendien ligt het voordeel van modulariteit in de herbruikbaarheid en afneembare mobiliteit. Voor huurders of kortetermijnbewoners is balkon-PV niet langer een ‘vaste investering’, maar een reeks groene activa die kunnen worden weggenomen en hergebruikt. Na de verhuizing hoeft hij alleen maar weer in elkaar gezet te worden volgens de structuur van het nieuwe balkon en kan hij weer in gebruik worden genomen.

Lichtgewicht materiaal: balans tussen hoge sterkte en stedelijke veiligheid

Omdat de balkonruimte dicht bij de woonomgeving ligt en het constructief draagvermogen beperkt is, moet de balkon-PV-montage zowel licht als sterk zijn, zonder de belasting van het balkon te vergroten en tegelijkertijd de veiligheid te garanderen. Om deze reden gebruiken de huidige reguliere producten meestal een zeer sterke aluminiumlegering of roestvrij thermisch verzinkt staal als hoofdmateriaal.

De voordelen van beugels van aluminiumlegering zijn onder meer:

*Lichtgewicht: de dichtheid bedraagt slechts een derde van die van staal, waardoor de balkonbelasting aanzienlijk wordt verminderd;

* Sterke corrosieweerstand: geschikt voor vochtige en regenachtige externe omgevingen;

* Controleerbare sterkte: Verbeter de structurele sterkte door profielontwerp om stabiliteit op lange termijn te garanderen;

* Mooi uiterlijk: het oppervlak is glad na de anodisatiebehandeling, wat beter past bij de moderne balkonstijl.

De voordelen van roestvrij stalen beugels zijn:

* Extreem hoge structurele stabiliteit: geschikt voor het weerstaan van hoge windbelastingen;

* Lange levensduur: de gegalvaniseerde laag kan roest en oxidatie effectief voorkomen;

* Beheersbare kosten: geschikt voor gebruikers met hoge economische eisen.

De twee soorten materialen kunnen flexibel worden geselecteerd op basis van gebruikersbehoeften, klimaatomgeving en budget. Sommige geavanceerde systemen maken zelfs gebruik van koolstofvezelcomposietmaterialen om de sterkte en esthetiek verder te verbeteren, en om de PV-montage op balkons lichter, sterker en milieuvriendelijker te maken.

Aanpassing in meerdere scenario's: aanpassing aan verschillende balkon- en muuromgevingen

De balkonvormen van stedelijke woongebouwen variëren sterk. Ze kunnen halfgesloten zijn, met glazen behuizingen, of met vrijdragende balustrades of ingebedde platforms. Daarom is een van de belangrijkste uitdagingen bij PV-montage op balkons het bereiken van een hoog aanpassingsvermogen aan diverse scenario's.

Om aan deze complexe installatievereisten te kunnen voldoen, hebben geavanceerde balkonbeugelsystemen doorgaans de volgende ontwerpkenmerken:

1. Meerdere bevestigingsmethoden zijn optioneel

Het kan veilig worden bevestigd aan constructies zoals balkonleuningen, muren, vloeren en randen van bloembedden door middel van bouten, klemmen, U-vormige clips, verstelbare voeten, enz. Sommige systemen ondersteunen een ponsvrij ontwerp, wat met name geschikt is voor scenario's waarin wijzigingen aan de gebouwstructuur niet zijn toegestaan, zoals huurwoningen of hoogwaardige commerciële woningen.

2. Pas je aan verschillende hoeken en richtingen aan

De beugel kan de kantelhoek en rotatierichting aanpassen aan balkons met verschillende oriëntaties in het zuidoosten, noordwesten en noordoosten om het lichtgebruik te verbeteren. Sommige systemen hebben ingebouwde fijnafstellingsverbindingen of tandwielvergrendelingsstructuren, en gebruikers kunnen de hoek van de componenten afstemmen op het seizoenslicht om de efficiëntie van de energieopwekking verder te optimaliseren.

3. Compatibel met verticale en schuine installatie

Hij kan niet alleen horizontaal op de balkonreling worden geïnstalleerd, maar ondersteunt ook meerdere installatiemethoden, zoals verticale muurbevestiging en schuine raamophanging, en kan zelfs worden omgebouwd tot een "externe micro-krachtcentrale" om de balkon- en gevelruimte volledig te activeren.

4.Co-ontworpen met ultradunne fotovoltaïsche modules

Veel PV-bevestigingen voor balkons op de markt zijn momenteel ontworpen voor ultradunne en lichtgewicht modules, die zelfs dunner zijn dan gewone glazen ramen en lichter van gewicht, waardoor er geen gevoel van onderdrukking op het balkon ontstaat. Tegelijkertijd hebben deze modules een sterkere lichttransmissie en zijn ze beter geschikt voor het handhaven van balkonventilatie en verlichtingsbehoeften.

Elke muur kan elektriciteit opwekken: flexibele installatiescenario's

Als we het hebben over fotovoltaïsche energieopwekking, is de eerste reactie vaak ‘dak’: netjes opgestelde zonnepanelen die in de zon schijnen. In steden waar elke centimeter land waardevol is, is het traditionele ‘energieopwekkingsdak’ echter niet eenvoudig te verkrijgen. Hoge woongebouwen, dichte gemeenschappen en gebouwen met complexe eigendomsrechten maken dat vaak dak fotovoltaïsche energie ontmoedigend.

De opkomst van balkon-PV doorbreekt deze ruimtebeperking. Door nieuwe beugelsystemen en ultralichte componenten kan bijna elke muur, elk balkon en zelfs de randruimte buiten het raam een ​​"nieuwe locatie" worden voor energieopwekking. Dit is een deconstructieve innovatie van het stedelijke energiesysteem, waarbij de verticale ruimte wordt veranderd van ‘genegeerd’ naar ‘geactiveerd’.

Energieopwekking kan in verschillende richtingen worden bereikt: Laat de zon geen muur verspillen

Traditionele fotovoltaïsche systemen worden vaak alleen in de zuidelijke richting ingezet om een maximale efficiëntie van het zonlichtgebruik na te streven. Maar bij balkon-PV gaat het niet alleen om het maximaliseren van de energieopwekking, maar ook om het maximaliseren van de beschikbare ruimte en flexibiliteit. Het nieuwe beugelsysteem en het nieuwe componentontwerp zorgen ervoor dat zelfs wanden die naar het noorden, oosten en westen gericht zijn, een bepaalde energieopwekkingswaarde hebben.

Dit komt door drie technische factoren:

1. Verstelbaar hoekontwerp

Het moderne beugelsysteem ondersteunt de rotatie en kanteling van fotovoltaïsche modules binnen een bepaald hoekbereik, zoals aanpassing van de verticale muur tot een helling van 30 graden, om schuin licht beter te ontvangen en het lichtnadeel van niet-zuidgerichte balkons te compenseren.

2. Monokristallijne PERC- of N-type modules met hoog rendement

De nieuwe generatie hoogefficiënte fotovoltaïsche modules kan nog steeds een hoog conversiepercentage behouden in omgevingen met zwak licht en strooilicht. Zelfs als de zon 's morgens naar het oosten en 's middags naar het westen gericht is, kan er gedurende de dag een aanzienlijke stroomopwekking plaatsvinden.

3. Intelligent omvormer- en micro-omvormersysteem

De intelligente omvormer kan het uitgangsvermogen automatisch aanpassen aan de lichtomstandigheden van elk onderdeel. Zelfs als slechts één enkel fotovoltaïsch paneel wordt verlicht, zal de energieopwekking ervan niet door andere componenten worden "weggesleept". Dit is de betekenis van het "micro-omvormer" -systeem. Het maakt dat het stroomopwekkingsplan uit één stuk aan de oostmuur en één stuk aan de westmuur ook praktische voordelen heeft.

Balkon - van recreatiehoek tot "micro-energiecentrale"

Het balkon is een van de weinige ruimtes in stedelijke woningen die rechtstreeks contact kunnen maken met de buitenwereld. Vroeger was het een plek om kleding te drogen, thee te drinken en bloemen te laten groeien, maar nu wordt het balkon de meest geschikte ‘strategische buitenpost’ voor de inzet van fotovoltaïsche energie.

Installatieplaatsen op meerdere niveaus:

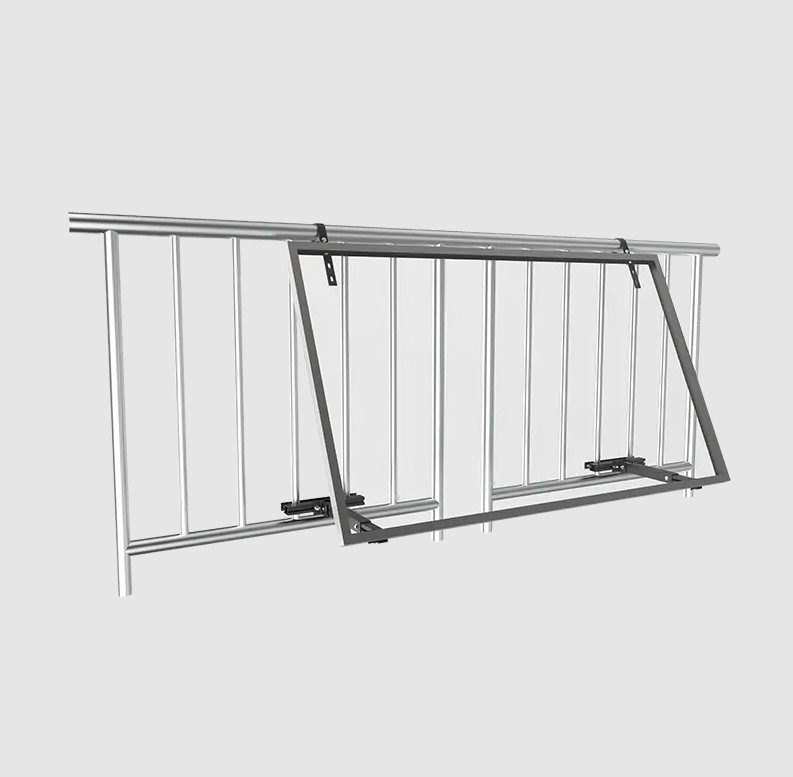

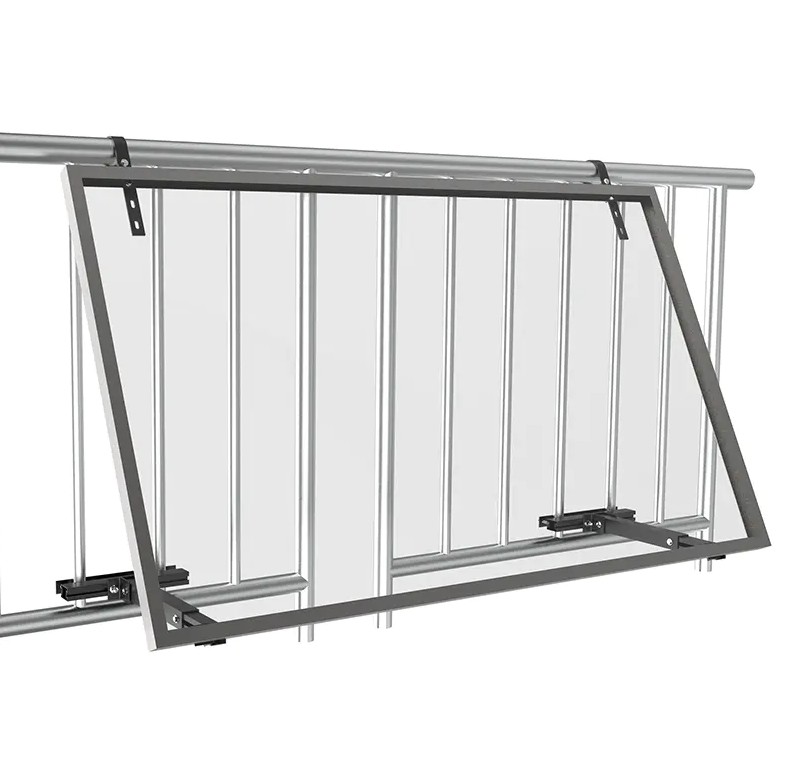

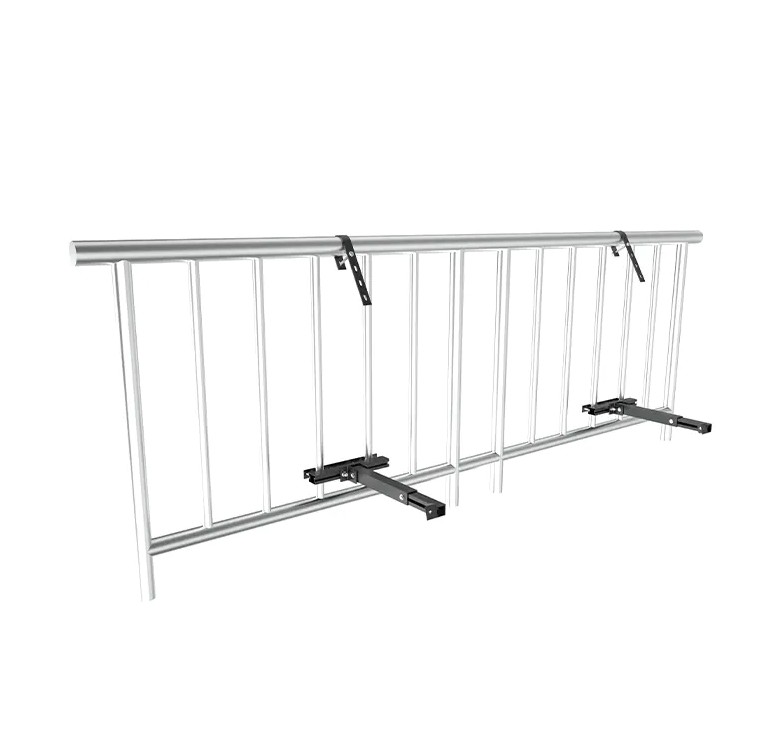

*Balkonleuning: horizontale beugels kunnen worden opgehangen om 1-2 modules te installeren zonder het gezichtsveld te beïnvloeden;

* Bovenrand balkon: gebruik L-vormige of schuine beugels om de modules onder een bepaalde hoek naar buiten uit te vouwen;

* Balkonzijwand: bijzonder geschikt voor het verticaal plaatsen van lichtgewicht modules tot een "fotovoltaïsche vliesgevel";

* Bloembed- of airconditioningpositie: omgebouwd tot een voetinstallatiefundering om de dode hoek van de ruimte te benutten;

Vooral op het balkon op het zuiden kunnen de modules niet alleen elektriciteit opwekken, maar ook de rol van zonwering en warmte-isolatie spelen en de privacy van het balkon vergroten, waardoor twee vliegen in één klap worden geslagen, waardoor het balkon echt van een "uitkijkplatform" in een "functioneel platform" wordt veranderd.

Rand buiten het raam: kleine ruimte heeft ook geweldige toepassingen

Veel bewoners hebben misschien geen balkon, maar alleen een raam. Maar dit betekent niet dat ze niet kunnen meedoen aan de trend van balkon-PV. In de nieuwe generatie beugelsystemen is een soort klein ophangapparaat ontstaan, ontworpen voor "randruimte buiten het raam". De belangrijkste kenmerken zijn onder meer:

*Geen noodzaak om gaten te slaan, geen schade aan de structuur, bevestigd aan de raamrand of onderkant door middel van verstelbare haken;

* Ultradun componentontwerp, de dikte is slechts minder dan de helft van de traditionele componenten, wat de veiligheid garandeert;

* Opvouwbare of opbergbare uitvoering, geschikt voor tijdelijk gebruik of flexibele inzet door huurders;

Dit apparaat is geschikt voor gebruikers zoals studentenflats, oude gemeenschappen en kortetermijnhuurwoningen. Zelfs als er slechts een installatieplaats van 0,5 vierkante meter is, kan deze "een fotovoltaïsch blad plaatsen".

Fotovoltaïsche buitengevel: de gebouwhuid kan ook elektriciteit opwekken

Met de ontwikkeling van het concept van fotovoltaïsche integratie in gebouwen beginnen steeds meer stedelijke gebouwen manieren te onderzoeken om de buitenmuur direct in een energieproductieplatform te veranderen. Op het gebied van balkon-PV wordt dit idee op kleinschalige en goedkope wijze gepromoot voor civiele doeleinden.

Designhighlights van de combinatie console en buitenwand:

* Verticale montagebeugel: Bevestig de fotovoltaïsche module aan de buitenmuur als een schilderij, dat elektriciteit kan opwekken en decoratief is;

* Geïntegreerde beugel in vliesgevel: geïntegreerd ontwerp met glazen of metalen buitenmuur voor onzichtbare energieopwekking;

* Combinatie van dubbele glasmodules: het heeft doorschijnende eigenschappen, blokkeert het licht niet en heeft een prachtig effect;

Het promoten van dit type systeem verbetert niet alleen de functionaliteit van het gebouw, maar versterkt ook het "groene imago" van stedelijke gebouwen. Het is te voorzien dat in de toekomst de gevels van hoge appartementen, kantoorgebouwen en oude woonwijken onderdeel kunnen worden van het medium voor energieopwekking.

Waarde-uitbreiding van flexibele toepassingsscenario's

Elke muur kan elektriciteit opwekken, wat betekent dat we van ‘gecentraliseerde energie’ naar het tijdperk van ‘gedistribueerde energie’ gaan. Balkon PV is de brug van dit transformatieproces:

* Voor individuele huishoudens: het betekent lagere elektriciteitsrekeningen en grotere onafhankelijkheid;

* Voor oude woonwijken betekent dit het upgraden naar groene gemeenschappen zonder de daken te renoveren;

* Voor het algehele stedelijke energiebeheer betekent dit de geleidelijke verbetering van gedistribueerde, regelbare energievoorzieningsnetwerken, wat helpt de netbelasting te verminderen en de capaciteiten voor de regulering van piekdalingen te verbeteren;

Dit is niet alleen een reconstructie van de energiestructuur, maar ook een innovatie in de levensstijl van bewoners.

Het geheim van het verbeteren van de efficiëntie van energieopwekking: hoekverstelbaar ontwerp

We weten allemaal dat de hoek van het zonlicht rechtstreeks de efficiëntie van de energieopwekking van fotovoltaïsche modules bepaalt. Als je meer elektriciteit wilt ‘zonnen’, moet je de zonnepanelen zo loodrecht mogelijk op de richting van het zonlicht maken. Bij traditionele fotovoltaïsche zonnepanelen op daken wordt dit meestal bereikt door een eenmalige hoekinstelling tijdens de installatie, maar in een microruimte zoals een balkon is een vaste hoek niet altijd de beste keuze.

Daarom is het hoekverstelbare ontwerp een belangrijke innovatie in de wereld geworden balkon PV montagesysteem . Het stelt gebruikers niet alleen in staat de kantelhoek van de module aan te passen aan het seizoen of de oriëntatie, maar kan ook op de meest flexibele manier zonlicht maximaal opvangen in de complexe omgeving van stedelijke gebouwen, waardoor de efficiëntie van de energieopwekking aanzienlijk wordt verbeterd.

Waarom is de hoek zo belangrijk?

De zon verandert het hele jaar door van "hoogte" en beweegt de hele dag door. De zonlichthoek is gematigd in de lente en de herfst, hoog in de zomer en laag in de winter. Als in een fotovoltaïsch systeem met een vaste hoek de kantelhoek te veel afwijkt van de zonnestralingshoek, zal dit leiden tot een afname van het effectieve licht en een afname van de efficiëntie van de energieopwekking.

Uit gegevens blijkt dat voor elke 10 graden afwijking van de optimale hoek de efficiëntie van de energieopwekking gemiddeld met ongeveer 3%\~5% afneemt; als de optimale hoek het hele jaar door kan worden gehandhaafd, kan de totale energieopwekking met **10%\~25%** worden verhoogd, wat een zeer aanzienlijke winst is voor het microbalkonsysteem.

Opbouw en principe van hoekverstelbare beugel

De in hoek verstelbare beugel maakt gebruik van een specifieke mechanische structuur waardoor het onderdeel binnen een bepaald bereik flexibel kan draaien of kantelen.

Veel voorkomende ontwerpen zijn onder meer:

1. Beugel met tandwielvergrendeling

De kantelhoek kan nauwkeurig worden afgesteld in eenheden van 10° door het draaipunt aan te passen met een tandwielschaal. Na aanpassing is de constructie stabiel en heeft een goede windweerstand.

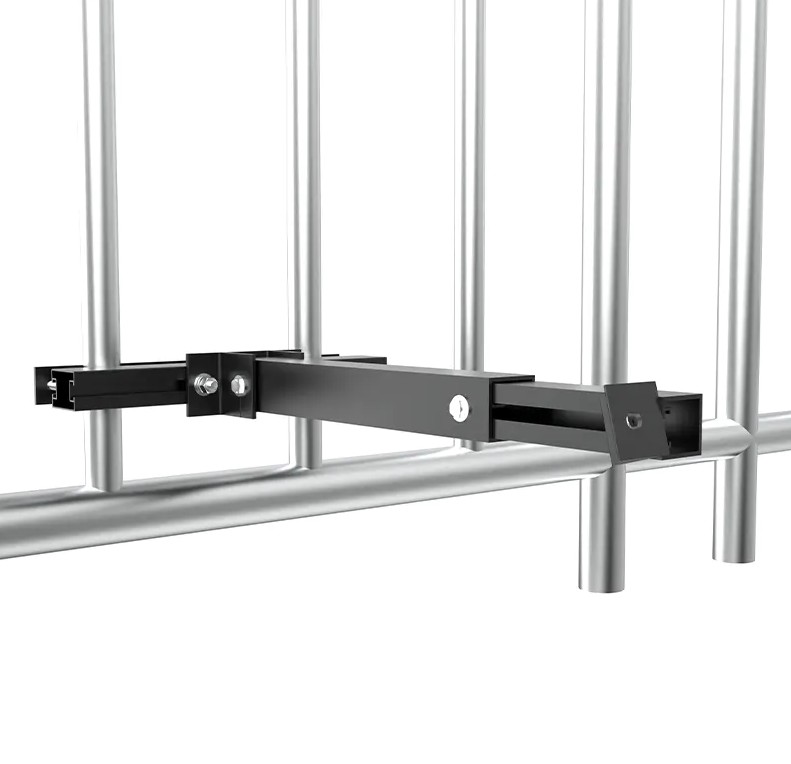

2. Pinbeugel met meerdere gaten

De beugel heeft meerdere gaten en gebruikers kunnen pinnen plaatsen om deze indien nodig in de juiste hoek te bevestigen. De voordelen zijn eenvoud en lage kosten.

3.Schuifrailhoekaanpassingsstructuur

Door de combinatie van verschuifbare geleiderails en spiraalvormige stelstangen kan een traploze hoekverstelling worden bereikt, wat geschikt is voor hoogwaardige toepassingen die gevoelig zijn voor licht.

4. Automatisch lichtvolgmicrosysteem (een klein aantal high-end modellen)

Gebruik lichtsensoren om de hoek in realtime aan te passen, vergelijkbaar met "zonnebloemen", maar de kosten zijn hoog en worden nog niet op grote schaal gepromoot in scènes op het balkon van huizen.

Deze ontwerpen houden rekening met de ruimtebeperkingen van het balkon. Op basis van het garanderen van de lichte structuur en eenvoudige bediening worden het gemak van aanpassing door de gebruiker en de stabiliteit van het systeem gemaximaliseerd.

Hoe de hoek aanpassen aan het seizoen?

Een eenvoudige vuistregel is:

De beste kantelhoek ≈ lokale breedtegraad ± seizoenscorrectiehoek

Voor balkons op het zuiden is deze aanpassing zeer effectief; voor balkons op het oosten of westen kunnen de hoek en richting worden aangepast om de lichtontvangsthoek in de ochtend of middag te optimaliseren.

Zelfs als het slechts 2\~3 keer per jaar wordt aangepast, kan het een jaarlijkse gemiddelde toename van de elektriciteitsopwekking van meer dan 10% opleveren. Vooral in het noorden of in gebieden met duidelijke veranderingen in het licht is dit voordeel groter.

Hoe werken gewone gebruikers?

Veel mensen maken zich zorgen: ik ben geen elektricien, kan ik deze beugels bedienen? Moderne PV-montagesystemen voor balkons hebben het hoekaanpassingsmechanisme zelfs zo ontworpen dat het uiterst eenvoudig is, en gewone gebruikers kunnen het zelf doen:

Voor de hoekaanpassing is alleen een sleutel of zeshoekig gereedschap nodig en de bedieningstijd bedraagt binnen 10 minuten;

De handleiding is voorzien van een hoekgeleider, zelfs met een schaalverdeling en een aanbevolen seizoenshoekkaart;

Sommige bedrijven bieden 'servicepakketten voor seizoenshoekaanpassing' aan, waarbij professionele technici twee tot drie keer per jaar langskomen om regelmatig de kantelhoek voor gebruikers te optimaliseren. Dit is een doordachte service-uitbreiding voor ouderen of bewoners die dit niet handig vinden.

De praktische betekenis van stedelijke ‘lichtjagers’

Bij PV-systemen op stedelijke balkons is de oppervlakte van elk onderdeel beperkt, dus het is nog belangrijker om de maximale energieopwekkingsefficiëntie uit het "eenheidsoppervlak" te halen. Het in hoek verstelbare ontwerp biedt juist de mogelijkheid tot deze fijnafstelling.

*Voor particulieren: het betekent een hoger rendement en een kortere terugverdientijd;

* Voor het systeem: het betekent algehele stabiliteit en efficiëntie;

* Voor het stedelijke energienetwerk: de verbetering van de energieopwekkingscapaciteit van elk microstation is een sterkere schakel in het gedistribueerde energiesysteem;

Met andere woorden: hoekaanpassing is niet alleen een technisch detail, maar ook een uiting van stedelijk energiebeheer.

Geen zorgen voor hoogbouw in steden: winddicht en anti-valveiligheidsontwerp

In steden met hoge gebouwen willen veel inwoners graag balkon-PV proberen, maar worden ze vaak tegengehouden door een praktisch probleem: de wind in de hoogbouw is krachtig, zullen de zonnepanelen eraf waaien? Is het veilig?

Dit is een zeer redelijke zorg. Hoe hoger de vloer, hoe groter de windsnelheid en hoe groter het aan de wind blootgestelde deel van de gevel van het gebouw. Als het niet stevig is bevestigd, raakt niet alleen de apparatuur zelf beschadigd, maar kan dit ook ernstige veiligheidsongevallen veroorzaken. Vooral in winderige gebieden of gebieden met frequente tyfoons zijn de winddichte en anti-valeigenschappen van het balkon-PV-systeem de belangrijkste overwegingen geworden.

Gelukkig heeft het nieuwe PV-montagesysteem voor balkons, met de ontwikkeling van technologie en de verbetering van de normen, al lang "veiligheid" in zijn ontwerp-DNA geïntegreerd, en door een verscheidenheid aan structurele details en materiaaloptimalisatie zorgt het ervoor dat het zelfs in de hoogbouw van de stad zo stabiel kan zijn als een berg.

Hoe groot is de winddruk op grote hoogte?

Laten we eerst eens naar de gegevens kijken: onder normale weersomstandigheden kan de windsnelheid op verdiepingen boven de 10 30%~50% hoger zijn dan op de grond; bij sterke wind kan de momentane winddruk op gebouwen boven de 20 verdiepingen oplopen tot 400 ~ 800 Pa of zelfs hoger. Dit komt overeen met een continue trekkracht van 40\~80 kg per vierkante meter. Als de constructie instabiel is, bestaat er gevaar voor vallen.

Daarom is het bij het ontwerpen van een fotovoltaïsch systeem voor balkons noodzakelijk om uit te gaan van de drie aspecten: materialen, structuur en verbindingsmethode om ervoor te zorgen dat het in staat is om winddruk en valrisico's gedurende lange tijd te weerstaan.

Wind-lock systeem: maak de beugel "strak en niet los"

In moderne balkon PV montagesysteem s wordt over het algemeen de windvergrendelingsstructuur (Windvergrendelingsbeugel) geïntroduceerd. Het is een meervoudig klem- en klemmechanisme om ervoor te zorgen dat de componenten niet zullen schudden, optillen of wegglijden onder invloed van de wind.

Veel voorkomende ontwerpen zijn onder meer:

*Dubbellaagse drukstripvergrendeling: de bovenste en onderste delen van het componentenframe zijn bevestigd met drukstrips, die niet alleen op het paneel drukken, maar ook de stabiliteit van het totale frame verbeteren;

* Mechanische tandenbijtgesp: de hoofdbalk van de beugel en de installatiearm zijn verbonden via de "bijtstructuur" en het slot wordt steeds strakker gedrukt onder sterke windomstandigheden;

* Combinatie van anti-loslating moer en veerring: Gebruik bevestigingsmiddelen met schokbestendige prestaties, die niet gemakkelijk los te maken zijn, zelfs niet bij langdurige trillingen;

* Onzichtbare scharnierstructuur: sommige verstelbare hoekbeugels zijn ingebed met scharnieren door de roterende as en er is een bajonet geplaatst, die eenvoudig aan te passen is en de bevestigingssterkte garandeert.

Het ontwerpconcept van deze constructies is vergelijkbaar met dat van vliegtuigvleugelonderdelen of brugverbindingen, waardoor wordt gegarandeerd dat er geen losraken of breken plaatsvindt op het spanningsconcentratiepunt, waardoor ze effectief bestand zijn tegen de voortdurende druk en plotselinge impact veroorzaakt door harde wind.

Valbeveiliging: meerdere garanties, geen verborgen gevaren

Naast windbescherming is het ook noodzakelijk om "vallen" te voorkomen. Vooral in hoogbouw zullen de gevolgen desastreus zijn als de fotovoltaïsche apparatuur die op het balkon is geïnstalleerd, valt. Daarom hebben moderne systemen over het algemeen een secundair beschermingsmechanisme tegen vallen.

Kerncomponenten zijn onder meer:

* RVS anti-valkabel: Elk fotovoltaïsch paneel of beugel wordt via een RVS kabel met het balkonlichaam verbonden. Zelfs als de hoofdbevestiging per ongeluk losraakt, kan deze ook de rol spelen van een "veiligheidstouw" om vallen te voorkomen.

* Zelfsluitend haaksysteem: vergelijkbaar met de haakstructuur die wordt gebruikt door werknemers op grote hoogte, wordt deze automatisch vergrendeld op de balkonleuning of muurconstructie wanneer het onderdeel wordt geïnstalleerd. Zodra de belasting verandert, wordt deze automatisch vergrendeld om de redundante veiligheid te vergroten.

* Ontwerp van de begrenzingsbout: Aan het einde van de installatie wordt een begrenzingsinrichting geplaatst om het geheel wegglijden te voorkomen, zelfs als de positie wordt verschoven als gevolg van structurele veroudering of aardbeving.

Dit dubbele verzekeringsmechanisme van het "hoofdstructuur anti-valsysteem" komt tot op zekere hoogte dicht in de buurt van het veiligheidsconcept van het klimtouwsysteem. Zelfs als het ergste gebeurt, zal het niet uit de hand lopen.

Licht materiaal is ook de sleutel tot veiligheid

Denk niet ten onrechte dat "zwaar veilig is". In gebruiksscenario's in hoogbouw zijn lichtgewicht en zeer sterke materialen een redelijkere keuze. Momenteel wordt bij de reguliere PV-montage op balkons meestal gebruik gemaakt van de volgende materialen:

* Aluminiumlegering met hoge sterkte (zoals 6063-T5): lage dichtheid, hoge sterkte, goede roestbestendigheid, geschikt voor langdurige blootstelling aan buitenomgeving;

* Thermisch verzinkt koolstofstaal: na een speciale anticorrosiebehandeling heeft het zowel gewichts- als sterktevoordelen en wordt het veel gebruikt in het hoofddraagframe;

* Roestvrijstalen bevestigingsmiddelen: extreem sterk corrosiewerend vermogen, belangrijke onderdelen zijn niet gemakkelijk te roesten en te strippen;

Door de combinatie van materiaalkeuze en structurele optimalisatie kan het balkon-PV-systeem de sterkte behouden en tegelijkertijd onnodige extra belasting van het gebouw vermijden, wat een balans is tussen veiligheid en bruikbaarheid.

Zowel esthetisch als praktisch: sterke architectonische integratie

Nu zonne-energie op balkons het leven van stadsbewoners binnendringt, naast de efficiëntie van de energieopwekking en de veiligheid van de installatie, is een ander "struikelblok" dat niet kan worden genegeerd het uiterlijkprobleem.

In moderne cities where every inch of land is valuable and aesthetics are diverse, people are no longer satisfied with the extensive installation of "just works". Balconies are not only places to dry clothes and plant flowers and plants, but also windows for people facing nature in urban life. A photovoltaic system that destroys the facade of a building and blocks light may be regarded as a "burden" by residents even if it generates electricity efficiently.

Van ‘industriële stijl’ naar ‘architectonische taal’

Vroege fotovoltaïsche beugelsystemen voor balkons zijn vaak afkomstig uit industriële omgevingen, waarbij ze kracht en functionaliteit nastreefden, maar de visuele ervaring van de woonomgeving negeerden. Het dikke stalen frame, de rommelige bedrading en de blootliggende onderdelen zijn niet alleen lelijk, maar leiden ook vaak tot eigendomsbelemmeringen of burenruzies.

Om dit probleem op te lossen, introduceren moderne fotovoltaïsche beugelsystemen voor balkons geleidelijk "architectonische taal":

* Eenvoudige lijnen en lichte structuur: De algemene vorm is vaak minimalistisch, waarbij complexe kruisstructuren worden vermeden, zodat mensen van een afstand niet kunnen zien dat "dit een fotovoltaïsch systeem is";

* Verborgen bout- en drukstripontwerp: Door het verbergen van de aansluitpunten en drukplaten blijft een strak en verzorgd uiterlijk behouden;

* Uniforme kleurbehandeling: het beugeloppervlak maakt gebruik van matgrijze, zilverwitte, zwarte en andere kleuren dicht bij de gevel van het gebouw, die niet abrupt zijn en niet domineren;

* Pas de balkongeometrie aan: Afhankelijk van de gebruikelijke aspectverhouding van het balkon, de dikte van de reling, de hoekstijl en andere geprefabriceerde beugelvormen, kan deze na installatie worden "geïntegreerd".

Deze transformatie van ‘productietaal’ naar ‘architectonische taal’ is een belangrijke stap voor het daadwerkelijk integreren van fotovoltaïsche balkonpanelen in de levensstijl van bewoners.

Onzichtbaar beugelontwerp: apparatuur voor energieopwekking "verdwijnt"

Om het gevoel van apparatuur verder te verminderen, wordt in de beugelstructuur een verscheidenheid aan "onzichtbare" ontwerpconcepten toegepast om het fotovoltaïsche systeem visueel zo zwak mogelijk te maken:

1. Ontwerp met ingebedde rand: nadat de hoofdbalk van de beugel aan de vangrail of muur is bevestigd, wordt de rand in de vaste structuur gevouwen en is er vanaf een afstand bijna geen duidelijk uitsteeksel.

2. Hol lichtgewicht skelet: de traditionele afgedichte backplane is geannuleerd en de holle structuur is overgenomen om het gewicht te verminderen en obstructie te verminderen, waardoor de componenten er "transparanter" uitzien.

3.Modulair geïntegreerd gieten: de oorspronkelijk blootliggende kabels en connectoren zijn geïntegreerd in het beugelskelet en het "machinekamergevoel" veroorzaakt door de blootliggende lijnen wordt vermeden door geïntegreerde verpakking.

4. Optimalisatie van de asymmetrische kantelhoek: voor balkons met verschillende noord-zuid- en oost-west-oriëntaties wordt een asymmetrisch ontwerp aangenomen om de kantelhoek van het onderdeel natuurlijker te maken in de structuur en een continue verlengingsrelatie met de muur te vormen.

Deze ontwerpen maken het fotovoltaïsche balkon niet langer een "krachtcentrale die buiten het raam hangt", maar een onderdeel dat verborgen is in het leven, waarbij rekening wordt gehouden met zowel functie als schoonheid.

Aanpassing aan ultradunne fotovoltaïsche panelen: dunheid is ook een soort schoonheid

Het is niet voldoende dat de beugel er goed uitziet, de componenten zelf moeten dat ook bijhouden. De nieuwe generatie balkonsystemen maakt over het algemeen gebruik van ultradunne, doorschijnende of volledig zwarte fotovoltaïsche panelen, die qua visuele expressie dichter bij 'bouwmaterialen' staan ​​dan bij 'apparatuur voor energieopwekking'.

Ultradunne glascomponenten (3\~4 mm): De dikte is ongeveer 40% minder dan die van traditionele componenten en de visuele druk is minder na installatie, wat geschikt is voor balkonleuningen of vrijdragende muren.

Lichtdoorlatende componenten: Sommige ruimtes zijn lichtdoorlatend, zodat het balkon toch natuurlijke lichtkanalen kan behouden, rekening houdend met beplanting, ventilatie en verlichtingsfuncties.

Geïntegreerde zwarte componenten: Door gebruik te maken van volledig zwarte frames en niet-reflecterende coatings, past de algehele donkere spiegeltextuur perfect bij moderne glazen of metalen buitengevels voor woningen.

Nadat deze componenten op de beugel zijn afgestemd, lijkt het uiterlijk bijna op een stuk decoratief glas of windscherm, in plaats van op een traditioneel "zonnepaneel", dat gemakkelijker wordt geaccepteerd door bewoners, vastgoed en architecten.

Sociale impact van architectonische integratie

Het verbeteren van het uiterlijk van fotovoltaïsche balkonsystemen is niet alleen een esthetische kwestie, maar ook een praktische drijvende kracht. Uit veel stedelijke proefprojecten is gebleken dat:

* De uitstraling is op elkaar afgestemd en de acceptatie door bewoners is met zo’n 60% toegenomen;

* Het vastgoedmanagement is niet langer sterk tegen, en de houding van de ondersteunende installatie is positiever;

* Architectenontwerpers zijn begonnen actief na te denken over de "ingebedde" oplossing van fotovoltaïsche componenten en deze in de gebouwstructuur te integreren.

* Zodra fotovoltaïsche zonne-energie op balkons verandert van een ‘later externe plug-in’ naar ‘een deel van het gebouw’, zal het in staat zijn om van een kleinschalige spontane installatie naar een grootschalige stedelijke indeling te gaan.
