Hoe u het dak PV -montagesysteem efficiënt kunt ontwerpen en installeren: een complete gids

Hoofdtypen dak PV Montagesysteem

De dak PV -montagesysteem is een belangrijk onderdeel van het fotovoltaïsche stroomopwekkingssysteem en het voert de belangrijke taak uit om de fotovoltaïsche modules op het dak stevig te bevestigen. Met de ontwikkeling van fotovoltaïsche technologie en de toename van de vraag worden de soorten fotovoltaïsche ondersteuningssystemen van het dak steeds diverser worden. Bij het kiezen van een geschikt fotovoltaïsch ondersteuningssysteem, moeten de structuur, het materiaal, het aantal fotovoltaïsche panelen en omgevingsfactoren van het dak worden overwogen. Hierna volgen verschillende hoofdtypen dak PV -montagesystemen.

1.. Systeem met vaste ondersteuning

Het vaste ondersteuningssysteem is het meest voorkomende type dak fotovoltaïsche ondersteuning. Het kenmerk is dat zodra de ondersteuning is geïnstalleerd, de hoek niet in de loop van de tijd zal worden aangepast. Het vaste ondersteuningssysteem is meestal geschikt voor daken die niet zijn geblokkeerd en voldoende direct zonlicht hebben. Het systeem heeft een eenvoudige structuur, lage kosten en is gemakkelijk te installeren, geschikt voor de meeste residentiële en commerciële gebouwen.

Het voordeel van het vaste ondersteuningssysteem is de kosteneffectiviteit, die gebruikers een stabiele prestaties van stroomopwekking kan bieden. Aangezien er geen bewegend mechanisme vereist is, is onderhoud eenvoudig en is de betrouwbaarheid hoog. De vaste ondersteuning vormt meestal een hoek met het dakoppervlak onder een kleine hoek, die het zonlicht effectief kan absorberen en een hoge efficiëntie van stroomopwekking kan garanderen. Voor gebieden met goede lichtomstandigheden en lage wind is het vaste ondersteuningssysteem een ​​economische en efficiënte keuze.

2. Verstelbaar beugelsysteem

In vergelijking met vast bracket -systeem heeft het verstelbare beugelsysteem een ​​hogere flexibiliteit. Het belangrijkste kenmerk is dat de kantelhoek van fotovoltaïsche modules kan worden aangepast volgens seizoensgebonden veranderingen of verschillende zonneschijnhoeken. Dit type bracketsysteem is meestal geschikt voor daken met complexe verlichtingsomstandigheden en moet de efficiëntie van stroomopwekking optimaliseren.

Verstelbaar bracketsysteem kan worden onderverdeeld in twee typen: handmatige aanpassing en automatische aanpassing. Het handmatige aanpassingstype vereist dat de gebruiker de hoek van de beugel handmatig aanpast volgens seizoensgebonden en weersveranderingen; Terwijl het automatische aanpassingstype de hoek automatisch door een mechanisch apparaat aanpast om de efficiëntie van stroomopwekking te maximaliseren. Het voordeel van instelbare beugels is dat ze de prestaties van de stroomopwekking van fotovoltaïsche modules kunnen maximaliseren volgens de werkelijke omstandigheden, vooral geschikt voor gebieden waar hoeken moeten worden geoptimaliseerd. De installatiekosten van het automatische aanpassingssysteem zijn echter hoog en vereisen mogelijk meer onderhoud en beheer.

3. Lichtgewicht beugelsysteem

Lichtgewicht beugelsystemen gebruiken meestal lichtgewicht metaal- of plastic materialen en zijn geschikt voor lichte dakstructuren of relatief zwakke daken. Dit beugelsysteem is met name geschikt voor gebouwen met een lage structurele belastingdragende capaciteit. Door lichtgewicht beugels te gebruiken, kan de last op het dak effectief worden verminderd en kan de druk op het dak veroorzaakt door beugels met overgewicht worden vermeden.

De voordelen van dit systeem zijn snelle installatie, lage kosten en het is zeer geschikt voor latere renovatie of uitbreiding. Het nadeel van lichtgewicht montagesystemen is dat ze misschien niet zo stabiel zijn als zware montagesystemen, dus speciale aandacht moet worden gegeven aan omgevingsfactoren zoals windbelastingen en regen en sneeuw. Lichtgewicht montagesystemen zijn een ideale keuze voor gebouwen met lichte daken of complexe structuren.

4. Drijvend bevestigingssysteem

Het drijvende montagesysteem is een speciaal type montagesysteem, dat meestal wordt gebruikt voor platte daken of platte daken. In tegenstelling tot traditionele montagesystemen repareren drijvende montagesystemen niet direct fotovoltaïsche modules op het dak via traditionele fixeermethoden, maar stabiliseren de montage op het dak door gewicht of drukgewicht toe te voegen, en hoeven meestal geen perforatie van het dak te perforeren.

Het voordeel van het drijvende montagesysteem is dat het de integriteit van het dak niet beschadigt, wat met name geschikt is voor gebouwen die geen grote wijzigingen in de dakstructuur willen aanbrengen. Bovendien is het zwevende montagesysteem zeer aanpasbaar en kan het flexibel reageren op verschillende kenmerken van het dakoppervlak, vooral voor huurgebouwen of gebouwen die geen langdurige veranderingen hebben. Aangezien drijvende montagesystemen echter geen bevestigingen hebben, moet er tijdens de installatie speciale aandacht worden besteed aan problemen met de windbelasting in gebieden met sterke wind.

5. Track-type beugelsysteem

Het track-type beugelsysteem heeft voornamelijk meerdere fotovoltaïsche modules via een lange baan. Dit systeem kan fotovoltaïsche panelen op de baan verplaatsen voor hoekaanpassing en optimalisatie. Het track-type beugelsysteem is geschikt voor gebouwen met grote dakruimte en moet de hoek van fotovoltaïsche panelen aanpassen. Het ontwerp van de beugel van het tracktype kan fotovoltaïsche panelen horizontaal glijden, waardoor de richting en hoek van de componenten worden aangepast, waardoor de totale efficiëntie van de stroomopwekking van het systeem verder wordt verbeterd.

Het voordeel van de track-type beugel is dat het een flexibelere componentaanpassing kan bereiken om zich aan te passen aan de structuur en omgevingscondities van verschillende daken. De installatie en het onderhoud van het track-type beugel zijn echter relatief ingewikkeld en kostbaar. Daarom is dit type systeem geschikter voor grootschalige commerciële of industriële projecten en is deze niet geschikt voor kleinschalige fotovoltaïsche installaties van thuis.

6. Vouwbeugelsysteem

Het vouwbeugelsysteem is een innovatief beugelsysteem dat volgens de behoeften kan worden opgevouwen of ontvouwd. De vouwbeugel bespaart niet alleen ruimte, maar kan ook worden aangepast aan de werkelijke omstandigheden om zich aan te passen aan verschillende lichthoeken. Het is over het algemeen geschikt voor plaatsen waar de hoek moet worden aangepast volgens verschillende seizoenen, vooral voor gebieden met grote verschillen in licht in de winter of zomer.

Het grootste voordeel van het opvouwbare beugelsysteem is de flexibiliteit, die de hoek van het fotovoltaïsche paneel in verschillende tijdsperioden effectief kan aanpassen om zich aan te passen aan verschillende zonneschijncondities. Vanwege het opvouwbare ontwerp heeft de opvouwbare beugel een goed gebruik van ruimtevaart en is hij geschikt voor de installatie van het dak met beperkte ruimte. Het nadeel is dat het bepaalde handmatige bewerkingen vereist tijdens installatie en aanpassing, wat minder handig is dan het automatische aanpassingssysteem.

7. Fotovoltaïsche beugelsysteem met hoge dichtheid

Het fotovoltaïsche beugelsysteem met hoge dichtheid is een fotovoltaïsch systeem op het dak die geschikt is voor de vraag met hoge vermogen. Het optimaliseert de lay -out van de beugel, vermindert de opening tussen fotovoltaïsche modules en maakt gebruik van de dakruimte. Het systeem is geschikt voor commerciële en industriële toepassingen die een efficiënte stroomopwekking vereisen.

Het voordeel van beugels met hoge dichtheid is dat ze ruimte efficiënt gebruiken, geschikt zijn voor situaties waarin het dakgebied beperkt is en de vermogensopwekkingscapaciteit per oppervlakte-eenheid kan vergroten. Vanwege de strakke lay -out is echter meer aandacht vereist tijdens onderhoud, vooral bij het reinigen en inspecteren, en er kunnen enkele operationele problemen zijn.

Hoe u kunt beoordelen of het dak geschikt is voor het installeren van een PV -montagesysteem

Naarmate de wereldwijde vraag naar hernieuwbare energie toeneemt, zijn fotovoltaïsche stroomopwekkingssystemen op het dak geleidelijk een belangrijke manier geworden voor huizen en bedrijven om zonne -energie te gebruiken. Voordat het een PV -montagesysteem wordt geïnstalleerd, is het een cruciale stap om te beoordelen of het dak geschikt is voor het installeren van een PV -montagesysteem. Verschillende soorten daken verschillen in termen van belastingdragende capaciteit, structurele stabiliteit, hoeken en ruimte, dus een gedetailleerde evaluatie is vereist.

1. Dakstructuur en belastingdragende capaciteit

Allereerst zijn de structuur en het dragen van de belasting van het dak de meest basisfactoren om te bepalen of het geschikt is voor het installeren van een PV-montagesysteem. Het fotovoltaïsche ondersteuningssysteem zelf heeft een bepaald gewicht, vooral bij het installeren van meerdere fotovoltaïsche modules, het dak moet voldoende belastingdragende capaciteit hebben om het gewicht van de fotovoltaïsche ondersteuning en modules te ondersteunen. Over het algemeen bepaalt het structurele type van het dak zijn belastingdragende capaciteit.

Veel voorkomende dakstructuren zijn houten daken, betonnen daken, metalen daken en tegeldaken. De belastingdragende capaciteit van verschillende dakmaterialen en structuren varieert sterk, dus voordat een fotovoltaïsch ondersteuningssysteem wordt geïnstalleerd, moet de belastingdragende capaciteit van het dak in detail worden geëvalueerd. Voor houten daken of tegeldaken, als de belastingdragende capaciteit onvoldoende is, kan versterking nodig zijn vóór de installatie. Voor betonnen daken is de belastingdragende capaciteit meestal sterk, maar het is ook noodzakelijk om te controleren of er scheuren of andere schade op het dakoppervlak zijn.

Bovendien moet de levensduur van het ontwerp en het dienstverlening van het dak ook worden overwogen. Als het dak dicht bij het einde van zijn levensduur is, moet het mogelijk worden vervangen of gerepareerd, anders kan het verouderingsprobleem van het dak de instabiliteit van het bracketsysteem veroorzaken nadat het fotovoltaïsche beugelsysteem is geïnstalleerd.

2. De helling en hoek van het dak

De helling en hoek van het dak zijn cruciaal voor de installatie van fotovoltaïsche beugels. Het ontwerp van het fotovoltaïsche beugelsysteem past meestal de hellingshoek van de fotovoltaïsche module aan volgens de helling en hoek van het dak om ervoor te zorgen dat de module zonlicht in zoverre kan ontvangen. Hoe groter de helling van het dak, hoe diverser het aanpassingsbereik en de installatiemethoden van het beugelsysteem.

Over het algemeen ligt de optimale installatiehoek van het fotovoltaïsche systeem meestal tussen 15 graden en 40 graden, en de specifieke hoek zal worden bepaald volgens de geografische locatie en zonnestraling. Als de helling van het dak te klein of te groot is, kan het nodig zijn om een ​​hoekaanpassingsbeugel te gebruiken om de installatiehoek van het fotovoltaïsche paneel aan te passen. Bovendien kan een dak dat te vlak of hellend is, onvoldoende stabiliteit van de beugel veroorzaken, dus structurele versterking is vereist volgens de werkelijke omstandigheden.

Voor sommige platte daken kan de installatiehoek van het beugelsysteem worden aangepast door de hoek van de beugel zelf aan te passen om de optimale verlichtingshoek te bereiken, terwijl voor hellende daken de installatiemethode van de beugel kan worden bepaald volgens de helling van het dak. Kortom, de helling en hoek van het dak beïnvloeden direct de efficiëntie van de stroomopwekking van het fotovoltaïsche paneel, dus een gedetailleerde beoordeling is vereist vóór de installatie op basis van de werkelijke situatie.

3. Dakoriëntatie en schaduw

De oriëntatie van het dak is een van de belangrijkste factoren die de efficiëntie van fotovoltaïsche stroomopwekking beïnvloeden. De beste oriëntatie voor fotovoltaïsche modules is zuid, omdat het zuiden het meeste zonlicht kan ontvangen, vooral op het noordelijk halfrond. Op het zuiden gerichte daken kunnen meer zonnestraling verkrijgen, waardoor de algehele efficiëntie van het fotovoltaïsche stroomopwekkingssysteem wordt verbeterd. Voor oostelijke of op het westen gerichte daken, hoewel de efficiëntie van stroomopwekking iets lager is, kunnen ze nog steeds worden geïnstalleerd en een bepaalde hoeveelheid stroomopwekking verkrijgen.

Naast de oriëntatie is schaduw ook een belangrijke overweging. Omringende bomen, gebouwen, draden en andere obstakels kunnen het bestralingsgebied van de fotovoltaïsche module beïnvloeden, waardoor de efficiëntie van de stroomopwekking wordt beïnvloed. Daarom is het noodzakelijk om te overwegen of het dak geschikt is voor het installeren van een fotovoltaïsche beugel, het noodzakelijk om te overwegen of er obstakels in de omgeving zijn en ervoor te zorgen dat het fotovoltaïsche systeem zoveel mogelijk zonlicht kan ontvangen onder alle weersomstandigheden. Als er veel obstakels zijn, kunt u overwegen om schaduw te verminderen door bomen te snoeien of de lay -out van het bracketsysteem aan te passen.

4. Dakoppervlakconditie en materiaal

De oppervlakteconditie en het materiaal van het dak zijn ook belangrijke factoren die de installatie van het fotovoltaïsche beugelsysteem beïnvloeden. Verschillende dakmaterialen hebben invloed op de installatiemethode en de stevigheid van het bracketsysteem. Veel voorkomende dakmaterialen omvatten tegels, metalen platen, asfalt tegels en beton. Elk materiaal heeft verschillende kenmerken en vereist verschillende beugelinstallatiemethoden.

Voor tegeldaken is het noodzakelijk om te voorkomen dat de waterdichte laag van het dak wordt beschadigd bij het installeren van de fotovoltaïsche beugel, zodat u een beugel kunt kiezen dat niet door het dak dringt, zoals een gewogen beugel of een klembeugel. Voor metalen daken kan de beugel worden bevestigd door perforatie, dus de installatie is relatief eenvoudig. Betonnen daken gebruiken meestal expansiebouten of chemische ankers om de beugel te repareren, maar het is noodzakelijk om te bevestigen of de structuur van het dak het gewicht van het beugelsysteem kan dragen.

Bovendien moet de vlakheid van het dakoppervlak ook worden geëvalueerd. Als er scheuren, golvingen of verouderingsproblemen op het dakoppervlak zijn, kan dit de stabiliteit en de levensduur van de lange termijn van het bracketsysteem beïnvloeden. Daarom moet het dakoppervlak vóór de installatie worden geïnspecteerd om ervoor te zorgen dat er geen gebroken of ongelijke gebieden zijn. Als het dak ernstig wordt beschadigd, moet het mogelijk worden gerepareerd voordat het overweegt het fotovoltaïsche systeem te installeren.

5. Dakonderhoud en veiligheid

Het onderhoud en de veiligheid van het dak is een van de factoren waarmee rekening moet worden gehouden bij het installeren van een fotovoltaïsche beugelsysteem. Het fotovoltaïsche beugelsysteem moet stevig worden geïnstalleerd, dus de stabiliteit en betrouwbaarheid van het dak moet worden gewaarborgd. Als er structurele problemen zijn met het dak, zoals dak zinken, kraken of lekken, moeten ze worden gerepareerd voordat het PV -montagesysteem wordt geïnstalleerd.

Bovendien moet de veiligheid van het dak ook worden geëvalueerd. Tijdens het installatieproces moeten de bouwvakkers de veiligheid van het dak waarborgen om veiligheidsongevallen te voorkomen die door onjuiste werking worden veroorzaakt. Bij het installeren van het fotovoltaïsche ondersteuningssysteem is het noodzakelijk om ervoor te zorgen dat het dak het gewicht van de installatieapparatuur en bouwvakkers kan dragen, dus een gedetailleerde evaluatie van het dak is vereist om de veiligheid tijdens het bouwproces te waarborgen.

Hoe u de juiste kiest PV -montagesysteem Volgens het dakmateriaal

Het PV -montagesysteem is het kerngedeelte van het fotovoltaïsche stroomopwekkingssysteem. De hoofdfunctie is om de fotovoltaïsche modules op het dak te repareren en de stabiliteit en veiligheid ervan te waarborgen. De keuze van dakmaterialen heeft direct invloed op de ontwerp- en installatiemethode van het PV -montagesysteem. Verschillende soorten dakmaterialen hebben verschillende kenmerken. Daarom moeten bij het selecteren van fotovoltaïsche steunen factoren zoals de dakstructuur, het dragende vermogen, windweerstand en of het gemakkelijk te perforeren volledig worden beschouwd.

1. Asfalt grind dak

Asfalt grind daken komen veel voor in woongebouwen en hebben de voordelen van goede waterdichte prestaties, eenvoudige constructie en lage kosten. Asfalt grind daken zijn echter relatief dun en hebben een beperkte structurele draagcapaciteit. Daarom moet bij het selecteren van een PV -montagesysteem speciale aandacht worden besteed aan het matchen van de draagvermogen. Omdat het asfalt -grindmateriaal zacht is, kan direct boren schade aan de waterdichte laag veroorzaken en de afdichting van het dak beïnvloeden.

Voor asfalt grind daken worden niet-geperforeerde ondersteuningssystemen meestal geselecteerd of worden ondersteuningstypen met minder penetratie gebruikt. Deze steunen kunnen worden geïnstalleerd door speciale gewichtdragende of klemmethoden zonder het dak binnen te dringen om te voorkomen dat de waterdichte laag wordt beschadigd. Drijvende steunen en gewichtdragende steunen zijn meestal betere keuzes. Dit type ondersteuning is eenvoudig te installeren en zal de dakstructuur niet beschadigen. Het is geschikt voor daken met lichtere belastingen.

2. Metalen dak

Metalen dakmaterialen omvatten stalen platen, aluminiumplaten, enz. Hun belangrijkste voordelen zijn hoge sterkte, goede duurzaamheid, sterke windweerstand en goede waterdichtheid. De dakstructuur van metalen daken is meestal sterk en kan grote belastingen weerstaan. Daarom kunt u voor metalen daken een vast fotovoltaïsche beugelsysteem kiezen, dat direct aan het dak is vastgebout, en het installatieproces is relatief eenvoudig.

Bij het kiezen van een fotovoltaïsche beugel voor een metalen dak, moet u rekening houden met het type en de dikte van het metalen materiaal. Voor dikkere metalen daken kan het beugelsysteem direct aan het dak worden bevestigd door te ponsen; Voor dunnere metalen daken moet u een bracketsysteem kiezen met verstelbare ondersteuning om overmatige druk op het dak te voorkomen. Bovendien kan het gebruik van anti-corrosie metalen beugelsystemen de levensduur van fotovoltaïsche beugels effectief vergroten, vooral in gebieden met relatief vochtige omgevingen zoals de kust.

3. Plat dak

Het kenmerk van platte daken is dat er geen helling is en de installatie van fotovoltaïsche modules vereist dat het beugelsysteem de hoek van de fotovoltaïsche panelen aanpast. Platte daken komen veel voor in commerciële gebouwen en industriële fabrieken. Ze zijn meestal gemaakt van beton- of versterkte betonmaterialen en hebben een sterk draagvermogen. In dit geval kan een verscheidenheid aan ondersteuningssystemen worden gebruikt, waaronder vaste steunen, verstelbare ondersteuning en zwevende ondersteuning.

Aangezien platte daken meestal groot zijn in gebied en geen kantelhoek hebben, is het bij het kiezen van een ondersteuningssysteem noodzakelijk om redelijke hoekaanpassingen te maken volgens de specifieke installatielocatie en lichtomstandigheden. Als de verlichtingsomstandigheden relatief vast zijn, kan een vaste ondersteuning worden geselecteerd; Als de verlichtingshoek sterk varieert met de seizoenen, kan een verstelbare ondersteuning worden geselecteerd, of zelfs een ondersteuningssysteem met tracks kan worden gebruikt om de hoek van de fotovoltaïsche module op verschillende tijdstippen aan te passen. Aangezien de platte dakstructuur meestal een sterk draagvermogen heeft, kan een zwaarder ondersteuningssysteem, zoals een ballastondersteuning, worden geselecteerd om de stabiliteit van het systeem te waarborgen.

4. Betonnen dak

Betonnen daken worden veel gebruikt in hoogbouwgebouwen en commerciële gebouwen. Ze zijn erg sterk en duurzaam en hebben een sterke windweerstand en belastingdragende capaciteit. Voor betonnen daken kunnen verschillende soorten ondersteuningssystemen worden geselecteerd, met name zware steunen die grote belastingen kunnen weerstaan. De vereisten van betonnen daken voor ondersteuning worden voornamelijk weerspiegeld in de fixeermethode. Over het algemeen wordt een geperforeerd ondersteuningssysteem gebruikt, dat wil zeggen dat de ondersteuning direct aan het dak wordt bevestigd door gaten te ponsen om de stabiliteit van de fotovoltaïsche module te waarborgen.

Bij het selecteren van een beugel is het noodzakelijk om ervoor te zorgen dat het beugelmateriaal een sterke corrosieweerstand heeft, omdat de vochtigheid van het betonnen dak hoog is, wat gemakkelijk is om corrosieproblemen van de metalen beugel te veroorzaken. Daarom zijn roestvrijstalen of anti-corrosie behandelde metalen beugels geschikter. Bij het installeren van beugels op betonnen daken moet bovendien de vlakheid van het dakoppervlak ook worden overwogen om installatieproblemen te voorkomen die worden veroorzaakt door de oneffenheid van de beugel en het dakoppervlak.

5. houten daken

Houten daken worden meestal gebruikt in sommige traditionele huizen of sommige gebouwen met historische waarde. Hun structuur is licht en mooi, maar hun belastingdragende capaciteit is relatief zwak. Daarom vereist de selectie van fotovoltaïsche beugels voor houten daken speciale zorg om de dakstructuur te voorkomen of veroudering en verval van het hout te veroorzaken. Om het houten dak te beschermen, moet direct boren op het dak worden vermeden.

Voor houten daken zijn de veelgebruikte beugeltypen drijvende beugelsystemen of niet-geperforeerde beugelsystemen. Het drijvende beugelsysteem kan de beugel op het dak stabiel fixeren door gewicht of drukgewicht toe te voegen, zonder het dakoppervlak binnen te dringen, en kan het hout beschermen tegen vocht en schade. Bovendien kunt u ook een beugel kiezen met minder penetratie, zoals een combinatie van zelftappende schroeven en afdichtmaterialen om de impact op het dakoppervlak te verminderen.

6. Tegel daken

Tegel daken zijn een veel voorkomend traditioneel daktype dat geschikt is voor de meeste klimaten. Tegel daken zijn structureel sterk, maar hun oppervlak is ongelijk, dus het is noodzakelijk om een ​​PV -beugel te kiezen die zich kan aanpassen aan de onregelmatigheden van het tegeloppervlak. Het grootste probleem met tegeldaken is hoe de beugel effectief te repareren zonder de tegels te beschadigen.

Voor tegeldaken worden meestal klembeugels of gewogen beugels gebruikt. Deze beugels monteren de PV -modules op het dak door te klemmen of te wegen zonder de tegels te perforeren. Het klembeugelsysteem kan voorkomen dat het dakoppervlak wordt beschadigd en de stabiliteit van de beugel waarborgt. Bovendien vereist de installatie van tegeldaken ook aandacht voor afdichting om de penetratie van vocht te voorkomen.

Ontwerpvereisten voor dak PV montagesysteem

Als een belangrijk onderdeel van het fotovoltaïsche stroomopwekkingssysteem van zonne -energie, de dak PV -montagesysteem draagt ​​de belangrijke verantwoordelijkheid om de fotovoltaïsche modules op het dak te bevestigen. Het ontwerp van het ondersteuningssysteem moet niet alleen rekening houden met de stabiliteit en veiligheid van de modules, maar ook zorgen voor de betrouwbaarheid en efficiëntie op lange termijn. De ontwerpvereisten van het fotovoltaïsche ondersteuningssysteem op het dak omvatten veel aspecten, waaronder belastinganalyse, structurele stabiliteit, ontwerp- en sneeuwweerstandsontwerp, waterdichte prestaties, installatie -gemak, enz.

1. Lagercapaciteit en belastinganalyse

Het fotovoltaïsche ondersteuningssysteem op het dak moet het gewicht van de fotovoltaïsche modules zelf en externe omgevingsbelastingen (zoals windbelastingen, sneeuwbelastingen, enz.) Kunnen weerstaan. Tijdens het ontwerp is een gedetailleerde analyse van de lagercapaciteit van het dak vereist om ervoor te zorgen dat het ondersteuningssysteem niet wordt overbelast. Bij het ontwerpen van de ondersteuning moet de belastingberekening worden uitgevoerd op basis van factoren zoals het daktype, ondersteunend materiaal en het gewicht van de fotovoltaïsche modules om de stabiliteit van het systeem te waarborgen.

Laadanalyse moet rekening houden met statische belastingen en dynamische belastingen. Statische belastingen omvatten het gewicht van fotovoltaïsche modules, terwijl dynamische belastingen voornamelijk afkomstig zijn van factoren zoals wind, sneeuwdruk en aardbevingen. Windbelasting is een belangrijke factor die de stabiliteit van het fotovoltaïsche beugelsysteem van het dak beïnvloedt, vooral op plaatsen met een hoge windsnelheid of sterke wind in het gebied. Het beugelontwerp moet rekening houden met de invloed van winddruk en de nodige versterking in het ontwerp uitvoeren.

2. Structurele stabiliteit en windweerstand

Het fotovoltaïsche beugelsysteem van het dak moet voldoende structurele stabiliteit hebben om verschillende externe krachten te weerstaan ​​onder zware weersomstandigheden, met name sterke wind. Het ontwerp van het beugelsysteem moet rekening houden met de verbinding tussen de beugel en de fotovoltaïsche module en het dak, evenals de sterkte en taaiheid van het materiaal. Windbelasting is een sleutelfactor in het ontwerp, vooral in sommige gebieden met sterke wind. Het fotovoltaïsche beugelsysteem moet ervoor zorgen dat voldoende windweerstand om te voorkomen dat de beugel eraf valt of dat de fotovoltaïsche module wordt beschadigd bij winderig weer.

Het windweerstandsontwerp van de beugel moet bepaalde specificaties volgen, rekening houdend met de windsnelheid, winddruk en dakoriëntatie in verschillende regio's en het selecteren van het juiste beugelmateriaal en de structuur. Gemeenschappelijke beugelstructuren zoals beugels met één kolom en dubbele beugels moeten worden ontworpen volgens de feitelijke situatie van het dak om ervoor te zorgen dat het beugelsysteem een ​​goede stabiliteit kan behouden onder de werking van windbelasting.

3. Anti-corrosie en weerweerstand

Omdat het fotovoltaïsche beugelsysteem op het dak lange tijd aan de externe omgeving moet worden blootgesteld, zijn de corrosieweerstand en weerweerstand van zijn materialen cruciaal. Vooral in gebieden met vochtigheid, zoutspray en zware vervuiling, moet de corrosieweerstand van het beugelsysteem aan bepaalde normen voldoen. Veel voorkomende beugelmaterialen zoals aluminiumlegering, roestvrij staal en gegalvaniseerd staal hebben allemaal een goede corrosieweerstand.

Bij het ontwerpen moet de oppervlaktebehandeling van de beugel ook rekening houden met omgevingsfactoren. Materialen met zoutspraycorrosieweerstand moeten bijvoorbeeld worden geselecteerd in kustgebieden, terwijl in gebieden met meer regen speciale aandacht moet worden besteed aan het ontwerpen van het anti-doel. De connectoren, bouten en andere delen van de beugel moeten ook worden overwogen voor anti-corrosie-behandeling om de levensduur van de beugel te verlengen en stabiliteit tijdens langdurig gebruik te waarborgen.

4. Waterdicht ontwerp

Het ontwerp van het fotovoltaïsche beugelsysteem op het dak moet ervoor zorgen dat de waterdichte laag van het dak niet is beschadigd om onnodige lekrisico's op het dak tijdens de installatie te voorkomen. Vooral op traditionele tegeldaken en asfalt tegeldaken, moet de beugel worden geïnstalleerd op een manier die schade aan het dak voorkomt, en de penetrerende beugel moet worden versterkt met professionele afdichtmaterialen om de waterdichte prestaties van het dak te garanderen.

Het niet-penetrerende beugelsysteem is een belangrijke richting in waterdicht ontwerp. Dit beugelsysteem installeert stevig de fotovoltaïsche modules op het dak door weg te wegen of te klemmen zonder het dakoppervlak door te dringen, waardoor schade aan de waterdichte laag van het dak wordt vermeden. Het drijvende beugelsysteem is ook een geschikte optie voor daken met hoge waterdichte vereisten. Het kan voorkomen dat gaten op het dak achterblijven, waardoor de integriteit en waterdichtheid van het dak worden gehandhaafd.

5. Installatie Gemak en onderhoudbaarheid

Het ontwerp van het dak fotovoltaïsche beugelsysteem moet ook rekening houden met het gemak van installatie en daaropvolgende onderhoudsbehoeften. De installatie van het bracketsysteem moet zoveel mogelijk worden vereenvoudigd om de installatietijd en arbeidsintensiteit te verminderen en de installatiekosten te verlagen. Bij het ontwerpen moeten de componenten van de beugel gemakkelijk te transporteren, dragen en monteren zijn, waardoor de vervelende operaties tijdens de verwerking en constructie ter plaatse worden verminderd.

Bovendien moet het beugelsysteem ook in de toekomst gemakkelijk te onderhouden en te inspecteren zijn. Tijdens langdurig gebruik kunnen fotovoltaïsche modules de efficiëntie van stroomopwekking beïnvloeden als gevolg van stof en vuil, dus het beugelsysteem moet voldoende ruimte overlaten voor personeel om te reinigen, inspecteren en te onderhouden. Bij het ontwerpen moet de afstand tussen beugels worden overwogen om ervoor te zorgen dat er voldoende ruimte is voor het reinigen en onderhoud van fotovoltaïsche modules na installatie.

6. Systeemcompatibiliteit

Het ontwerp van het fotovoltaïsche beugelsysteem moet ook de compatibiliteit met fotovoltaïsche modules overwegen. PV -modules van verschillende merken en modellen variëren in grootte, gewicht, enz., Dus het beugelsysteem moet een zekere mate van aanpassingsvermogen hebben om verschillende soorten PV -modules te ondersteunen. Tegelijkertijd moet de beugelverbindingsmethode zorgen voor een betrouwbare verbinding met de PV -module om te voorkomen dat de module wordt losgelaten of verplaatsing vanwege mismatch tussen de beugel en de module.

Voor grootschalige PV-stroomopwekkingssystemen moet het ontwerp van het beugelsysteem ook rekening houden met de coördinatie met andere componenten zoals omvormers, kabels en bewakingssystemen om de efficiënte werking van het gehele PV-stroomopwekkingssysteem te waarborgen. In grootschalige projecten moet het ontwerp van het bracketsysteem rekening houden met integratie en modulariteit om de daaropvolgende uitbreiding en upgrades te vergemakkelijken.

Hoe zorgt de fotovoltaïsche beugel van het dak voor de stabiliteit en veiligheid van fotovoltaïsche panelen?

Het dak fotovoltaïsche beugelsysteem is een onmisbaar onderdeel van het fotovoltaïsche stroomopwekkingssysteem. Het draagt ​​de taak om de fotovoltaïsche panelen veilig en stabiel op het dak te repareren. De fotovoltaïsche beugel moet niet alleen zorgen voor de fixatie van de fotovoltaïsche componenten, maar ook effectief omgaan met externe omgevingsfactoren zoals wind, regen en sneeuw om de veiligheid op lange termijn en stabiele werking van het systeem te waarborgen. Het ontwerp en de installatie van het beugelsysteem beïnvloeden direct de stabiliteit en veiligheid van de fotovoltaïsche panelen.

1. Versterk de verbinding tussen de beugel en het dak

Het ontwerp van het dak fotovoltaïsche beugelsysteem moet er eerst voor zorgen dat er een betrouwbare verbinding is tussen de beugel en het dak. Of het nu gaat om een ​​vaste beugel, een verstelbare beugel of een zwevende beugel, de stevigheid en stabiliteit van de verbinding beïnvloeden direct de veiligheid van de fotovoltaïsche componenten. Er zijn meestal twee manieren om het beugelsysteem op het dak te verbinden: geperforeerd en niet-geperforeerd. De geperforeerde beugel is vastgelegd op het dak door bouten. Deze methode is geschikt voor daken met vaste materialen zoals metalen daken en betonnen daken; Terwijl de niet-geperforeerde beugel wordt geïnstalleerd door weging of klem, die geschikt is voor daken zoals asphalt tegels en tegels om te voorkomen dat de waterdichte laag van het dak wordt beschadigd.

De aansluitende delen van het beugelsysteem, zoals bouten, gespen en drukplaten, zijn meestal gemaakt van corrosiebestendige materialen zoals roestvrij staal en aluminiumlegering om de verbindingssterkte tussen de beugel en het dak te verbeteren. Onder de werking van externe krachten zoals windbelastingen, zware sneeuw of aardbevingen, kunnen deze verbindende delen effectief externe krachten verzenden en verspreiden om ervoor te zorgen dat de fotovoltaïsche panelen stevig op het dak worden geïnstalleerd, waardoor de veiligheidsrisico's van fotovoltaïsche panelen worden vermeden of verschuivend als gevolg van losse verbindingen.

2. Verbeter windweerstand

Wind is een van de belangrijkste factoren die de stabiliteit van fotovoltaïsche beugelsystemen op het dak beïnvloeden, vooral in gebieden met sterke wind. Om de stabiliteit van fotovoltaïsche panelen te waarborgen, moet het beugelsysteem voldoende windweerstand hebben. Bij het ontwerpen moet het beugelsysteem de windbelasting berekenen op basis van factoren zoals windniveau, dakoriëntatie en de invloed van omliggende gebouwen. Het materiaal en de structuur van de beugel moeten de impact van sterke wind kunnen weerstaan ​​om verplaatsing te voorkomen of eraf te vallen wanneer de windsnelheid hoog is.

Het windweerstandsontwerp van het beugelsysteem omvat het vergroten van de windweerstand van de beugel, het redelijk ontwerpen van de hellingshoek van de beugel en het versterken van de vaste verbinding met het dak. In sommige gebieden met sterke wind worden versterkte beugelstructuren meestal gebruikt om het gewicht en de grootte van de beugel te vergroten om de windweerstand van het systeem te verbeteren. Om te voorkomen dat het drijfvermogen of stuwkracht gegenereerd door wind de fotovoltaïsche panelen beïnvloedt, moet het beugelontwerp ook rekening houden met de lay -out en installatiehoek van de fotovoltaïsche panelen om ervoor te zorgen dat ze stabiel kunnen werken in sterke wind.

3. Overweeg de weerstand van de sneeuwbelasting

In koude gebieden of besneeuwde omgevingen moet het fotovoltaïsche beugelsysteem ook een goede weerstand tegen sneeuwbelasting hebben. Sneeuwaccumulatie verhoogt niet alleen het gewicht van fotovoltaïsche modules, maar kan ook druk veroorzaken op de beugel, vooral wanneer het dak een kleine hellingshoek heeft, de sneeuwlaag is gemakkelijk te verzamelen, waardoor de belasting op de beugel wordt verhoogd. Daarom moet het ontwerp van de beugel rekening houden met de druk van de sneeuwophoping en het draagvermogen van het dak.

Om de sneeuwweerstand van het fotovoltaïsche beugelsysteem te verbeteren, kan het ontwerp worden gebruikt om de bracket -fundering te vergroten, de beugelafstand, enz. Verhoogd om de sneeuwbelasting te verspreiden om overmatige druk op een enkele beugel te voorkomen. Tegelijkertijd moet het materiaal van de beugel ook voldoende duurzaamheid hebben om sneeuwdruk op lange termijn te weerstaan ​​zonder vervorming of schade. Vooral in gebieden op hoge breedtegraad of besneeuwde gebieden, is het ontwerp van de sneeuwweerstand van het beugelsysteem een ​​belangrijke factor om de stabiliteit van fotovoltaïsche panelen te waarborgen.

4. Voorkom de beweging en kanteling van fotovoltaïsche panelen

De stabiliteit van fotovoltaïsche beugels moet er ook voor zorgen dat fotovoltaïsche panelen na installatie niet in horizontale of verticale richting in een horizontale of verticale richting bewegen of kantelen. Het structurele ontwerp van het bracketsysteem moet ervoor zorgen dat de fotovoltaïsche panelen stevig worden vastgesteld om te voorkomen dat wind, trillingen of andere externe krachten de fotovoltaïsche panelen losmaken of kantelen. Zorg er bij het installeren van de beugel voor dat elk verbindingspunt van de beugel stevig is en de fixeermethode met het fotovoltaïsche paneel geschikt is.

Veel voorkomende methoden voor het fixeren van beugel omvatten klem, compressie en boutfixatie, die effectief kunnen voorkomen dat het fotovoltaïsche paneel onder wind of trillingen beweegt. Bovendien moet de installatiehoek van het fotovoltaïsche paneel ook redelijkerwijs worden aangepast volgens de lichtomstandigheden en weersomstandigheden van de regio om de impact van de externe omgeving op het fotovoltaïsche paneel te verminderen en de efficiëntie van stabiliteit en stroomopwekking te verbeteren.

5. Voorkom overmatige temperatuurveranderingen

Fotovoltaïsche modules worden beïnvloed door temperatuurveranderingen tijdens langdurig gebruik, vooral in gebieden met grote temperatuurverschillen. Temperatuurveranderingen kunnen ervoor zorgen dat fotovoltaïsche panelen uitzetten of samentrekken, waardoor de stabiliteit van fotovoltaïsche panelen wordt beïnvloed. Om deze situatie te voorkomen, moet het ontwerp van de fotovoltaïsche beugel een bepaald temperatuuraanpassingsvermogen hebben en resistente materialen met hoge temperatuur en lage temperatuur gebruiken om ervoor te zorgen dat de beugel zijn structurele stabiliteit kan behouden onder verschillende klimatologische omstandigheden.

Tegelijkertijd moet de installatiemethode van het bracketsysteem rekening houden met de factoren van thermische expansie en samentrekking. Er moet bijvoorbeeld voldoende ruimte zijn tussen de beugel en het fotovoltaïsche paneel om het fotovoltaïsche paneel te laten uitzetten en enigszins contracteren vanwege temperatuurveranderingen, om overmatige spanning te voorkomen die schade veroorzaakt of van het fotovoltaïsche paneel daalt.

6. Anti-corrosie en duurzaamheid

Het fotovoltaïsche beugelsysteem van het dak moet lange tijd worden blootgesteld aan de externe omgeving, dus anti-corrosieprestaties zijn cruciaal. Het beugelmateriaal moet een goede corrosieweerstand hebben om corrosie te voorkomen in omgevingen zoals vocht en zoutspray, die de sterkte en stabiliteit van de beugel beïnvloeden. Gemeenschappelijke corrosiebestendige materialen omvatten roestvrij staal, aluminiumlegering, gegalvaniseerd staal, enz. Deze materialen kunnen de levensduur van de beugel effectief verlengen en het falen van de beugelstructuur als gevolg van corrosie voorkomen.

De oppervlaktebehandeling van het bracketsysteem speelt ook een anti-corrosie-rol. Het gebruik van spuiten, anodiseren en andere behandelingsmethoden kan bijvoorbeeld de corrosieweerstand van het beugeloppervlak verbeteren, ervoor zorgen dat het beugelsysteem altijd goede prestaties handhaaft tijdens langdurig gebruik en niet meer los te maken of af te vallen van het fotovoltaïsche paneel als gevolg van corrosie.

7. Onderhoud en reparatie

Het ontwerp van het fotovoltaïsche beugelsysteem moet niet alleen zorgen voor de stabiliteit en veiligheid van het fotovoltaïsche paneel, maar ook rekening houden met de daaropvolgende onderhoud en reparatie. Tijdens het ontwerp moet het beugelsysteem gemakkelijk te reinigen, inspecteren en repareren om de levensduur van het fotovoltaïsche systeem te verlengen. Er moet voldoende ruimte worden achtergelaten tussen de fotovoltaïsche modules en de beugel om het personeel te vergemakkelijken om te werken in dagelijks onderhoud en de impact van onredelijk bracketontwerp op het latere onderhoudswerkzaamheden te voorkomen.

Tegelijkertijd moet het beugelontwerp stof of waterophoping voorkomen die de efficiëntie van de stroomopwekking van het fotovoltaïsche paneel beïnvloedt. Het beugelsysteem moet worden ontworpen in een gemakkelijk te reinigen structuur om overmatig vuil op te hopen op het beugeloppervlak of rond het fotovoltaïsche paneel, dat de bedrijfsefficiëntie van het fotovoltaïsche systeem beïnvloedt.

Hoe de PV aan te sluiten m Oun -systeem naar de dakstructuur

Het PV -montagesysteem is een onmisbaar onderdeel van het zonne -energieopwekkingssysteem, dat voornamelijk verantwoordelijk is voor het stevig installeren van de fotovoltaïsche panelen op het dak of de grond. De verbindingsmethode tussen het ondersteuningssysteem en de dakstructuur bepaalt direct de stabiliteit, veiligheid en langdurige betrouwbaarheid van het fotovoltaïsche systeem. De juiste verbindingsmethode kan zorgen voor de stabiele werking van het ondersteuningssysteem onder extreme weersomstandigheden zoals wind, regen en sneeuw. Verschillende soorten daken vereisen verschillende verbindingsmethoden om de stevigheid- en beschermingsprestaties van het ondersteuningssysteem te waarborgen.

1. Verbinding tussen houten dak en PV -montagesysteem

Houten daken zijn meestal samengesteld uit houten balken en houten planken, en de belastingdragende structuur is relatief licht. Bij het installeren van fotovoltaïsche steunen moet speciale aandacht worden besteed aan de keuze van de verbindingsmethode omdat de structuur van hout relatief zacht en zeer variabel is. Over het algemeen wordt de verbindingsmethode van houten daken voornamelijk geïnstalleerd door bouten die het dak of speciale fixatiebeugels binnendringen.

Gemeenschappelijke verbindingsmethoden omvatten het volgende:

Penetratieverbinding: deze methode is om de beugel te repareren aan de houten balken of houten planken van het houten dak door gaten te ponsen en uitbreidingsbouten of chemische ankers te gebruiken voor versterking. Opgemerkt moet worden dat bij het binnendringen van het dak moet worden gewaarborgd dat de waterdichte laag niet zal worden beschadigd. Tijdens de installatie moeten de gaten worden gevuld met afdichtingsmaterialen (zoals waterdichte pakkingen) om te voorkomen dat regenwater doordringt.

Niet-penetrerend beugelsysteem: voor sommige situaties waarin u de waterdichte laag niet wilt beschadigen, kunt u een niet-penetrerend beugelsysteem kiezen. Dit systeem bevestigt de beugel op het dak door te klemmen of te wegen, en vereist geen boorgaten op het dak, dus het heeft geen invloed op de waterdichte laag. Hoewel deze methode vriendelijker is voor houten daken, moet de belastingdragende capaciteit van houten daken worden overwogen.

Bij het installeren van fotovoltaïsche beugels op houten daken, zorg er dan voor dat het lagercapaciteit van elk beugel -bevestigingspunt overeenkomt met de structurele capaciteit van het houten dak om te voorkomen dat de beugel wordt losgemaakt als gevolg van verval of veroudering van het hout.

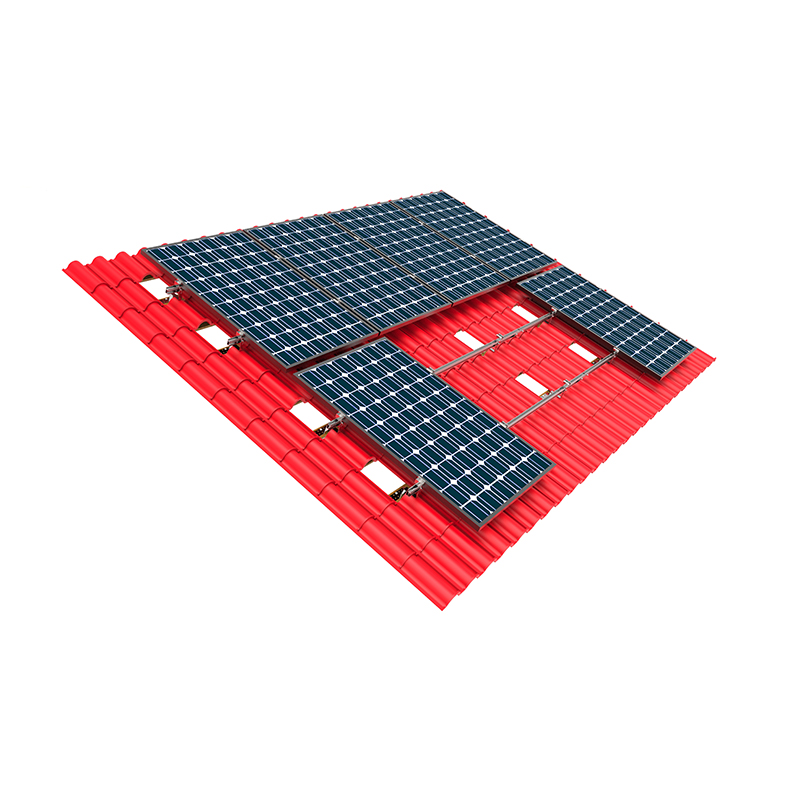

2. Verbinding tussen tegeldak en fotovoltaïsche beugelsysteem

De verbinding van tegeldaken is relatief ingewikkeld en het type tegels en de structuur van het dak moeten worden overwogen bij het ontwerp van het bracket -systeem. Tegel daken bestaan ​​meestal uit een laag tegels en een houten structuur of betonlaag eronder. Bij het installeren van fotovoltaïsche beugels moet speciale aandacht worden besteed om de waterdichte laag van het dak te voorkomen om daklekken te voorkomen.

Gemeenschappelijke verbindingsmethoden zijn onder meer:

Penetrerende verbinding: dit is een methode om de beugel aan te sluiten op de onderliggende structuur van het dak door gaten te boren. De beugel is verbonden met de houten balken of betonlaag van het dak door bouten om de stabiliteit van het fotovoltaïsche systeem te waarborgen. Tijdens de installatie moeten de penetratiegaten waterdicht zijn om ervoor te zorgen dat de waterdichte prestaties van het dak niet worden beïnvloed. Waterdichte kussens, afdichtringen of andere waterdichte materialen worden meestal gebruikt om de gaten te vullen.

Niet-penetrerend beugelsysteem: niet-penetrerend beugelsysteem repareert meestal het beugelsysteem door tegels te klemmen of gewichten te gebruiken. Deze methode voorkomt schadelijke tegels en waterdichte lagen en is geschikt voor gelegenheden waarbij u de dakstructuur niet wilt beschadigen of grootschalige veranderingen wilt aanbrengen.

Voor tegeldaken moet het ontwerp van het beugelsysteem rekening houden met het type en de dikte van tegels en het structurele lagercapaciteit van het dak om ervoor te zorgen dat het gewicht gelijkmatig wordt verdeeld op de installatielocatie van elke beugel.

3. Verbinding tussen metalen daken en fotovoltaïsche beugelsystemen

Metalen daken worden vaak gebruikt in industriële en commerciële gebouwen vanwege hun lichtheid, duurzaamheid en eenvoudige installatie. De installatie en het onderhoud van metalen daken zijn relatief eenvoudig en de verbindingsmethoden van fotovoltaïsche beugels zijn relatief divers. Veel voorkomende materialen voor metalen daken zijn stalen platen, aluminiumplaten, enz.

Gemeenschappelijke verbindingsmethoden zijn onder meer:

Penetratieaansluiting: in metalen daken is de beugel verbonden met de dakstructuur door het metalen vel van het dak binnen te dringen. Vanwege de sterke belastingdragende capaciteit van metalen daken zijn penetratieverbindingen meestal zeer stabiel. Gebruik waterdichte materialen (zoals waterdichte pakkingen) om de gaten te vullen om te voorkomen dat regenwater in het dak doordringt.

Niet-penetratieaansluiting: als u het metalen dak niet wilt beschadigen, kunt u een niet-penetratiebracket-systeem kiezen. Dit type beugelsysteem bevestigt de beugel door het metalen dak te klemmen, of fixeert het op gewicht, magnetische zuigkracht, enz. Op deze manier hoeft de beugel geen gaten te slaan of het dakoppervlak binnen te dringen, dus dit heeft geen invloed op de waterdichte prestaties van het dak. Geschikt voor fotovoltaïsche installatieprojecten die geen schade aan het dak vereisen.

Metalen daken hebben een sterke windweerstand en draagvermogen, dus het ontwerp van het beugelsysteem kan een flexibelere verbindingsmethode gebruiken om de stabiliteit van het systeem te waarborgen.

4. Verbinding tussen betonnen dak en fotovoltaïsche beugelsysteem

Betonnen daken zijn meestal structureel stabiel en hebben een sterke belastingdragende capaciteit, dus ze zijn geschikt voor het installeren van zwaardere fotovoltaïsche beugelsystemen. Betonnen daken komen veel voor in industriële en commerciële gebouwen. Bij het installeren van fotovoltaïsche beugels kunnen de beugels worden bevestigd door expansiebouten, chemische ankers of andere versterkingsmaatregelen.

Gemeenschappelijke verbindingsmethoden zijn onder meer:

Penetratiebevestiging: betonnen daken kunnen de beugel op de betonlaag bevestigen door expansiebouten of chemische ankers. Deze methode is meestal zeer stabiel en kan grote belastingen weerstaan. Bij het uitvoeren van de penetratieverbinding is het noodzakelijk om ervoor te zorgen dat de gaten worden verzegeld en waterdicht zijn om te voorkomen dat regenwater erin sijpelt.

Niet-penetratie-bevestiging: voor sommige situaties waarin u geen gaten wilt boren of geen grootschalige schade aan het gebouw wilt maken, kunt u een niet-penetratiebracket-systeem kiezen. Dit systeem stabiliseert meestal de beugel op het dak door weg te wegen of te klemmen.

Voor betonnen daken hoeft de installatie van de beugel zich niet te veel zorgen te maken over het probleem met de belasting, maar speciale aandacht moet worden besteed aan het contactgedeelte tussen de beugel en het dak om schade aan het dakmateriaal te voorkomen als gevolg van overmatige lokale druk.

5. Voorzorgsmaatregelen voor het aansluiten van fotovoltaïsche beugels met daken

Bij de installatie van alle daktypen is de verbinding tussen de fotovoltaïsche beugel en het dak niet alleen om de beugel te stabiliseren, maar ook om de stabiliteit en veiligheid op lange termijn van het systeem te waarborgen. De volgende punten zijn zaken die speciale aandacht nodig hebben tijdens de installatie:

Waterdichte behandeling: het maakt niet uit welke verbindingsmethode is gekozen, het is noodzakelijk om ervoor te zorgen dat de waterdichte laag niet wordt beschadigd. Voor de penetratieverbinding moeten materialen zoals afdichtringen en waterdichte pakkingen worden gebruikt om ervoor te zorgen dat de waterdichte prestaties rond het verbindingsgat intact zijn.

Laad- en lagercapaciteit: elk dak heeft een ander draagvermogen. Bij het installeren moet u de juiste verbindingsmethode kiezen volgens de eisen van het dragen van het dak. Vooral bij het installeren van meerdere fotovoltaïsche modules moet u ervoor zorgen dat de dakstructuur bestand is tegen de fotovoltaïsche panelen, beugels en externe omgevingsbelastingen (zoals windbelastingen, sneeuwbelastingen, enz.).

Veiligheid: tijdens het installatieproces moeten alle connectoren, bouten en moeren worden vastgedraaid om een ​​stabiele verbinding te garanderen. Bovendien moet de verbindingspunten tussen de beugel en het dak regelmatig worden gecontroleerd om ervoor te zorgen dat er geen losraken of schade is tijdens de langdurige werking.

Installatieproces van het dak fotovoltaïsche beugelsysteem

Het dak fotovoltaïsche beugelsysteem is een belangrijk onderdeel van het fotovoltaïsche stroomopwekkingssysteem, dat de belangrijkste taak draagt ​​om fotovoltaïsche modules op het dak stevig te installeren. Het installatieproces heeft direct invloed op de stabiliteit, efficiëntie en veiligheid van het fotovoltaïsche systeem. Een standaard fotovoltaïsche beugelinstallatieproces omvat meestal planning en ontwerp, beugelinstallatie, fotovoltaïsche module -installatie en systeembedrading.

1. Voorbereiding voor installatie

Voordat het fotovoltaïsche beugelsysteem wordt geïnstalleerd, zijn gedetailleerde site -enquête en planning vereist. Vóór de installatie moet de structuur van het dak eerst worden gecontroleerd om ervoor te zorgen dat de belastingdragende capaciteit van het dak aan de vereisten voldoet. Gedetailleerde records van daktype, kantelhoek, oppervlaktemateriaal, enz. Zijn gemaakt om een ​​basis te bieden voor het ontwerp en de installatie van het bracketsysteem.

Het ontwerp van het dak fotovoltaïsche beugel moet worden aangepast volgens de werkelijke situatie van het dak. Voor verschillende soorten daken zoals metalen daken, tegeldaken, asfalt tegel daken, enz. Bijvoorbeeld, de installatiemethode van het beugelsysteem kan anders zijn. Het aantal, lay -out, hoek en installatieafstand van fotovoltaïsche modules moet ook worden overwogen tijdens het ontwerpproces om ervoor te zorgen dat het fotovoltaïsche systeem zonlicht onder de beste hoek kan ontvangen en stabiliteit kan waarborgen.

2. Selectie en transport van bracketsysteem

Selecteer een geschikt beugelsysteem volgens de specifieke situatie en ontwerpvereisten van het dak. Het bracket -systeem omvat meestal componenten zoals de basisbeugel, connectoren en hoekaanpassingsapparaten. Afhankelijk van het dakmateriaal zijn er veel soorten beugelsystemen, zoals geperforeerde beugels, niet-geperforeerde beugels (zoals gewogen beugels), drijvende beugels, enz. De materialen van het bracket-systeem zijn meestal aluminiumlegering, roestvrij staal, gegalvaniseerd staal, enz.

Nadat het beugelsysteem is bepaald, is de volgende stap het transport van de beugelcomponenten. Aangezien het beugelsysteem volgens verschillende projecten moet worden aangepast, moet de veiligheid van de bracketcomponenten worden gewaarborgd tijdens transport om schade of vervorming tijdens transport te voorkomen. Het installatieteam moet van tevoren alle beugelcomponenten controleren om ervoor te zorgen dat de accessoires compleet zijn en beschadigde componenten vervangen of repareren.

3. Installeer de bracket foundation

De eerste stap in het installatieproces van de beugel is het installeren van de bracket foundation. Voor verschillende soorten daken is de installatiemethode van de bracket foundation anders. Voor betonnen daken kunnen geperforeerde beugels worden gebruikt om de beugel op het dak te repareren met expansiebouten of chemische ankers. Voor tegeldaken of asfalt tegeldaken kunnen niet-geperforeerde beugelsystemen worden gebruikt. Dit type beugel bevestigt de fotovoltaïsche beugel door weg te wegen of te klemmen om de waterdichte laag van het dak te voorkomen.

Zorg er bij het installeren van de ondersteuning van de ondersteuning voor dat de Support Foundation nauwkeurig is gepositioneerd en bestand is tegen de ladingen van de fotovoltaïsche modules en de externe omgeving (zoals windbelasting, sneeuwbelasting, enz.). Het installatieprogramma moet de installatiepositie van de ondersteuning volgens de ontwerptekeningen nauwkeurig meten om te voorkomen dat de ondersteuningsafstand te groot of te klein is om de stabiliteit van de fotovoltaïsche modules te waarborgen.

Nadat de ondersteuningsfundering is geïnstalleerd, is het ook noodzakelijk om de horizontaliteit en verticaliteit te controleren om ervoor te zorgen dat elke ondersteuning stabiel kan worden geïnstalleerd onder de vooraf bepaalde hoek en positie om te voorkomen dat de ondersteuning of oneffenheden van de ondersteuning worden gekanteld.

4. Installeer de ondersteuningskolommen en balken

Nadat de ondersteuningsstichting is geïnstalleerd, is de volgende stap het installeren van de ondersteuningskolommen en stralen. De ondersteuningskolom is het belangrijkste onderdeel van de ondersteuning van de ondersteuning van de ondersteuning, meestal gemaakt van aluminiumlegering of roestvrij staal. Bij het installeren van de kolom moet de kolom strak worden aangesloten op de dakfundering en moet de hoogte van de kolom worden aangepast volgens de kantelhoek van de fotovoltaïsche module om ervoor te zorgen dat de fotovoltaïsche module zonlicht onder de beste hoek kan ontvangen.

Bij het installeren van de kolom moet het niveau en de schoormeter worden gebruikt voor precieze aanpassing om ervoor te zorgen dat elke kolom verticaal en stabiel is. Nadat de kolom is geïnstalleerd, moet de balk hierna worden geïnstalleerd. De functie van de balk is om de kolommen aan te sluiten om een ​​stabiel ondersteuningsframe te vormen. De stralen worden meestal verbonden door snel vergrendeling, waardoor het installatieproces eenvoudiger en efficiënter wordt.

De verbinding tussen de kolommen en stralen kan worden vastgebout of gebout, afhankelijk van het ontwerp van het beugelsysteem. Tijdens het installatieproces moeten alle bouten en snaps worden aangescherpt om een ​​losraken of veiligheidsrisico's te voorkomen bij later gebruik.

5. Fotovoltaïsche panelen installeren

Nadat het bracketframe is gebouwd, begint de installatiestadium van het fotovoltaïsche paneel. Fotovoltaïsche panelen worden meestal geïnstalleerd door ze op de beugels te repareren. De installatiepositie en de richting van elk fotovoltaïsche paneel moeten precies in overeenstemming zijn met de ontwerpvereisten. De verbinding tussen het fotovoltaïsche paneel en de beugel wordt meestal bevestigd door klemmen of bouten.

Bij het installeren van fotovoltaïsche panelen moet het installatieprogramma ervoor zorgen dat de richting en de hoek van de fotovoltaïsche panelen voldoen aan de ontwerpvereisten om scheve of ongelijke fotovoltaïsche panelen te voorkomen. Tijdens het installatieproces moeten geschikte openingen tussen fotovoltaïsche panelen worden achtergelaten om de luchtcirculatie mogelijk te maken, de temperatuurstijging te verminderen en te zorgen voor de lange en efficiënte werking van de fotovoltaïsche panelen.

Nadat de fotovoltaïsche panelen zijn geïnstalleerd, is het ook noodzakelijk om te controleren of de verbinding tussen de fotovoltaïsche panelen en de beugels stevig is en ervoor te zorgen dat het oppervlak van de fotovoltaïsche panelen schoon is en er geen vuil of puin is dat de efficiëntie van de stroomopwekking van de fotovoltaïsche panelen beïnvloedt.

6. Elektrische aansluiting en bedrading

Nadat de fotovoltaïsche beugel en het fotovoltaïsche paneel zijn geïnstalleerd, is de volgende stap elektrische verbinding en bedrading. Bedrading is de belangrijkste link om ervoor te zorgen dat het fotovoltaïsche stroomopwekkingssysteem goed kan werken. Tijdens het bedradingsproces is het noodzakelijk om kabels, connectoren en omvormers redelijk te selecteren volgens de spanning- en huidige parameters van de fotovoltaïsche componenten en de ontwerpvereisten van het systeem.

Bij de bedrading moeten alle kabels worden gerouteerd in overeenstemming met standaardspecificaties om ervoor te zorgen dat de kabels niet worden beschadigd door externe krachten en overmatige kabelbuiging voorkomen. De kabels moeten worden opgelost met speciale kabelklemmen of beugels om direct contact tussen de kabels en het dakoppervlak te voorkomen en kabelveroudering te voorkomen als gevolg van wrijving of ultraviolette straling.

Nadat alle elektrische verbindingen zijn voltooid, moet het installatieprogramma een elektrische inspectie van het systeem uitvoeren om ervoor te zorgen dat elk verbindingspunt goed contact heeft en er geen risico is op kortsluiting of lekkage in de elektrische lijn. Tegelijkertijd moet de werkstatus van de omvormer worden gecontroleerd om ervoor te zorgen dat deze normaal DC kan converteren naar AC.

7. Eindinspectie en inbedrijfstelling

Nadat alle installatiewerkzaamheden zijn voltooid, is de laatste stap om een ​​definitieve inspectie en inbedrijfstelling van het systeem uit te voeren. Dit omvat het controleren van de stabiliteit van het beugelsysteem, zodat alle verbindingsonderdelen op hun plaats worden bevestigd en dat de fotovoltaïsche panelen niet los of gekanteld zijn. Tegelijkertijd moet het elektrische systeem een ​​gedetailleerde veiligheidsinspectie ondergaan om ervoor te zorgen dat de elektrische verbinding voldoet aan de veiligheidsnormen en elektrische ongevallen vermijdt.

Tijdens het foutopsporingsproces moeten het uitgangsvermogen van het systeem, de oplaadefficiëntie en andere prestatie -indicatoren worden getest om ervoor te zorgen dat het fotovoltaïsche systeem normaal kan werken na installatie en de ontworpen vermogensopwekkingscapaciteit kan bereiken. Het installatieprogramma moet een gedetailleerd record van de bedrijfsstatus van het gehele systeem bijhouden en het systeem optimaliseren en aanpassen aan de werkelijke omstandigheden.

Heeft het fotovoltaïsche beugelsysteem regelmatig onderhoud nodig?

Als een belangrijk onderdeel van het fotovoltaïsche stroomopwekkingssysteem is het fotovoltaïsche beugelsysteem verantwoordelijk voor het stevig installeren van de fotovoltaïsche modules op het dak of de grond. De stabiliteit van het ontwerp en de installatie is direct gerelateerd aan de bedrijfsefficiëntie op lange termijn en de veiligheid van het gehele fotovoltaïsche systeem. Hoewel het fotovoltaïsche beugelsysteem zelf geen complexe elektrische componenten heeft, heeft het nog steeds regelmatig inspectie en onderhoud nodig. Het onderhoud van het bracketsysteem kan niet alleen de levensduur van de services verlengen, maar ook zorgen voor de algehele prestaties en veiligheid van het fotovoltaïsche systeem.

1. Anti-corrosieprestaties van het bracketsysteem

Het fotovoltaïsche beugelsysteem wordt meestal buitenshuis geïnstalleerd en lange tijd blootgesteld aan de natuurlijke omgeving. Externe factoren zoals klimaatverandering, wind, neerslag en ultraviolette stralen zullen de materialen van de beugel beïnvloeden, met name de metalen beugel, die vatbaar is voor corrosie. In vochtige, zoutspray, sterk zonlicht en andere omgevingen kunnen de oppervlaktebehandeling en anti-corrosiecoating van de beugel geleidelijk ouder worden, wat leidt tot corrosie.

Regelmatig onderhoud kan effectief detecteren of de anti-corrosielaag van de beugel intact is, corrosieproblemen op tijd detecteren en deze repareren of vervangen. Wanneer bijvoorbeeld de aluminiumlegeringsbeugel wordt blootgesteld aan een vochtige omgeving voor een lange tijd, kan de oppervlakteoxidelaag afbreken als gevolg van ultraviolette straling en regenerosie, wat de anti-corrosieprestaties beïnvloedt. Daarom is het noodzakelijk om regelmatig het ondersteuningssysteem, met name de oppervlaktecoating van de ondersteuning, te inspecteren om een ​​goed anti-corrosie-effect te waarborgen en te voorkomen dat corrosie op lange termijn het ondersteuningssysteem beschadigt.

2. Inspectie van bevestigingsmiddelen en verbindingsonderdelen

De stabiliteit van het PV -montagesysteem hangt voornamelijk af van de stevigheid van de bevestigingsmiddelen en verbindende onderdelen. Na verloop van tijd kan het verband tussen de steun en het dak of de grond loskomen als gevolg van temperatuurveranderingen, wind of andere externe factoren. Het losraken van bevestigingsmiddelen zal niet alleen de ondersteuning onstabiel veroorzaken, maar ook de installatiepositie van de fotovoltaïsche module beïnvloedt, de efficiëntie van de stroomopwekking van het systeem beïnvloedt en kan er zelfs voor zorgen dat de fotovoltaïsche module valt, waardoor veiligheidsrisico's worden veroorzaakt.

Daarom is regelmatige inspectie en versterking van bevestigingsmiddelen zoals bouten, noten en gespen in het ondersteuningssysteem een ​​belangrijke maatregel om de langetermijnstabiele werking van het ondersteuningssysteem te waarborgen. In gebieden met hoge windsnelheid kunnen windbelastingen extra druk op het ondersteuningssysteem veroorzaken, waardoor de verbindingsonderdelen loskomen of vervormen, dus het is noodzakelijk om regelmatig de bevestigingsstatus van deze onderdelen te controleren om veiligheidsrisico's veroorzaakt door losraken te voorkomen.

3. Problemen van reiniging en stofophoping

Hoewel de hoofdfunctie van het PV -montagesysteem is om fotovoltaïsche modules te ondersteunen, kunnen de openingen en gewrichten tussen de ondersteuning en het fotovoltaïsche paneel ook plaatsen worden voor stofophoping. Vooral in droge en stoffige gebieden hopen stof en vuil gemakkelijk op op het oppervlak van de beugel of tussen de beugel en de fotovoltaïsche module, die de luchtcirculatie en warmtedissipatie van het fotovoltaïsche systeem beïnvloeden en dus de efficiëntie van de vermogensopwekking van het fotovoltaïsche panel beïnvloeden.

Regelmatig het reinigen van het beugelsysteem en de omliggende omgeving kunnen niet alleen de efficiëntie van de stroomopwekking van het fotovoltaïsche systeem verbeteren, maar ook voorkomen dat vuil het beugelmateriaal eroderen. Tijdens het reinigingsproces moet speciale aandacht worden besteed aan het niet beschadigen van de anti-corrosielaag van de beugel en het gebruik van te ruw gereedschap of reinigingsmiddelen vermijden. Regelmatig reinigen is vooral belangrijk in sommige hete of stoffige omgevingen.

4. Preventieve inspectie en onderhoud

Een ander belangrijk aspect van regelmatig onderhoud van fotovoltaïsche beugelsystemen is het uitvoeren van preventieve inspecties. Fotovoltaïsche beugelsystemen zijn over het algemeen een investering op lange termijn, meestal met een ontwerpleven van 25 jaar of zelfs langer. Daarom is het economischer en efficiënter om potentiële problemen op te sporen en op tijd te repareren dan om grootschalige reparaties uit te voeren na ernstige fouten.

De windweerstand van fotovoltaïsche beugels is bijvoorbeeld een sleutelfactor in systeemontwerp. Naarmate de gebruikstijd toeneemt, kan de windweerstand van de beugel worden beschadigd. Controleer regelmatig de algehele stabiliteit van de beugel, vooral na stormen en sterke wind, om te controleren of de beugel los of beschadigd is om ervoor te zorgen dat de fotovoltaïsche modules stabiel kunnen blijven onder ongunstige weersomstandigheden.

Bovendien moet het hoekaanpassingsapparaat van de beugel, de verbinding tussen de beugel en het dak en de fundering van de beugel regelmatig worden gecontroleerd. Door van tevoren potentiële problemen in het bracketsysteem te ontdekken, kan het faalpercentage bij de werking van het systeem effectief worden verlaagd en kan de algemene betrouwbaarheid van het fotovoltaïsche systeem worden verbeterd.

5. Ontwerp van aardbeving en sneeuwweerstand van het bracketsysteem

In gebieden met ernstige aardbevingen of sneeuwophoping zijn de aardbevingsweerstand en sneeuwweerstand van het beugelsysteem bijzonder belangrijk. Na verloop van tijd kan het fotovoltaïsche beugelsysteem van het dak worden vervormd door aardbevingen of sneeuwdruk, vooral in bergachtige gebieden of hoge breedtegraden, waar sneeuwdruk geleidelijk het bracketsysteem kan beïnvloeden.

Regelmatig controleren van de aardbevingsweerstand en sneeuwweerstand van de beugel kan schade aan de beugel veroorzaakt door sneeuw of aardbevingen effectief voorkomen. In sommige hoge sneeuwgebieden moet speciale aandacht worden besteed aan het contactgebied tussen de beugel en het dak om vervorming of schade van de beugel te voorkomen als gevolg van overmatige sneeuw of ijs. Vooral voor traditionele tegeldaken en metalen daken, moet het beugelsysteem regelmatig worden gecontroleerd om ervoor te zorgen dat het belastingen kan weerstaan ​​onder verschillende klimatologische omstandigheden.

6. Systeemverbetering en technologie -update

Met de vooruitgang van fotovoltaïsche industriële technologie, komen nieuwe bracketsystemen voortdurend op met een betere structurele optimalisatie en hogere veiligheidsprestaties. Tijdens regelmatig onderhoud is het ook mogelijk om technische updates of verbeteringen aan oude bracketsystemen te overwegen. Wind-resistente of sneeuwbestendige versterkingscomponenten kunnen bijvoorbeeld worden toegevoegd aan het oorspronkelijke bracketsysteem, of nieuwe materialen kunnen worden gebruikt om het oorspronkelijke beugelsysteem te vervangen om de algehele stabiliteit en levensduur van het systeem te verbeteren.

Tijdens regelmatig onderhoud kunnen de prestaties van het bracketsysteem worden geëvalueerd en kan de beugel worden geüpgraded en gerenoveerd op een tijdige manier in combinatie met huidige technologische ontwikkelingen. Dit kan niet alleen de levensduur van het fotovoltaïsche bracketsysteem verlengen, maar ook de efficiëntie van de stroomopwekking van het systeem verbeteren en de algemene economische voordelen van het fotovoltaïsche stroomopwekkingssysteem verder verbeteren.

7. Onderhoudscyclus- en implementatienormen

De onderhoudscyclus van het fotovoltaïsche beugelsysteem varieert afhankelijk van de regio, de omgeving en het systeemontwerp. Over het algemeen is een uitgebreide inspectie en onderhoud voor fotovoltaïsche bracketsystemen eenmaal per jaar een uitgebreide inspectie en onderhoud een veel voorkomende cyclus. In speciale omgevingen zoals sterke wind, zware sneeuw en hoge luchtvochtigheid, moet de onderhoudscyclus van de beugel mogelijk worden ingekort. De frequentie en specifieke onderhoudsinhoud moet worden bepaald op basis van de werkelijke omstandigheden en de omgeving van het systeemgebruik.
